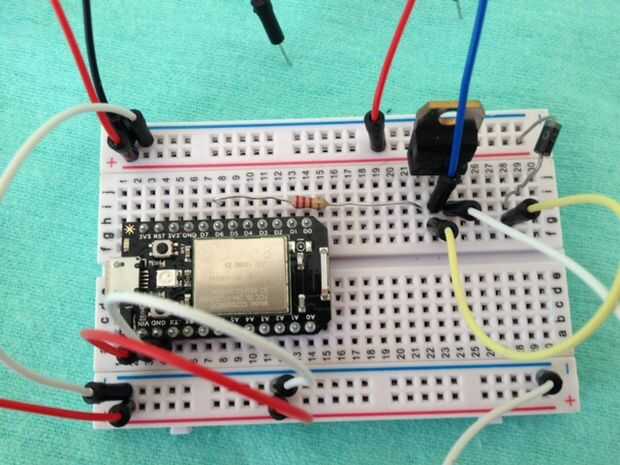

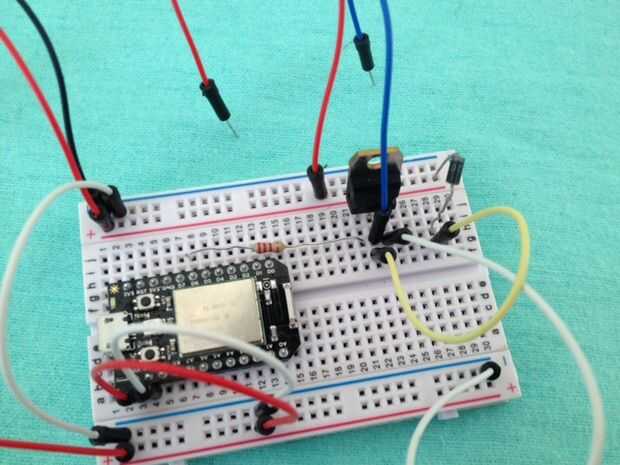

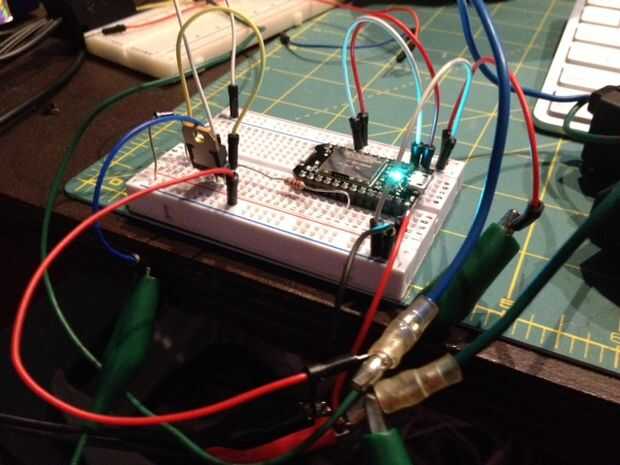

Paso 2: Cableado del circuito
Nota: Vas quieres configurar tu protoboard con un riel de 12V (el lado rojo y azul líneas) y un carril de 5V. La de 12 voltios es el solenoide y la fuerza de voluntad de 5V el fotón
¿Utilizando un diodo?
En el diagrama, es un diodo paralelo al dispositivo que nos estamos alimentando. Cualquier momento están alimentando un dispositivo con una bobina, como un relé, solenoide o motor, que necesita este tio y no salir de casa sin él. Lo que pasa es cuando dejas de alimentar que la bobina, un voltaje reverso, hasta varios cientos voltios, puntas de espalda. Esto solo dura unos pocos microsegundos, pero es suficiente para matar a nuestro transistor. Así que este diodo (sólo permite corriente para pasar de una forma) se enfrenta normalmente a la dirección equivocada y no hace nada. Pero cuando ese voltaje picos viene fluyendo en la dirección opuesta, el diodo permite que fluya a la bobina y no el transistor.
... ¿Un transistor (TIP120) también?
Los transistores son 3 componentes de plomo que tienen 2 funciones simples, para cambiar o amplificar (esta vez de configuración como un interruptor). Básicamente tiene un "en" llamado colector, un "out" del emisory un "controlador" la Base. Cuando se envía una señal de alta a la base (pin de control), el transistor cambia y permite actual a fluir desde el colector (en) para el emisor (a).
Así que nos conectamos para que nuestro solenoide está conectado a V + pero no de tierra (V-). Tierra es conectado al colector del transistor. Cuando nuestro fotón envía una señal de alta a la base del transistor, cambia el transistor (que conecta el colector y el emisor) y termina el circuito para el solenoide.
Estamos utilizando un 2.2K resistor para limitar la corriente al valor correcto para ejecutar el transistor.
¿Es agresivo el solenoide?
- Para configurar su solenoide para "tirar" Conecte el cable verde a V + y el azul del alambre al colector del transistor.
- Para configurar su solenoidePresione"conectar el verde alambre al colector del transistor y el azul cable a V +
- Básicamente, invertir los cables si el solenoide está trabajando en la dirección equivocada...
