Utah Utes LED Decor (9 / 18 paso)

Paso 9: Retire el Material para los cables y Junta de Perf

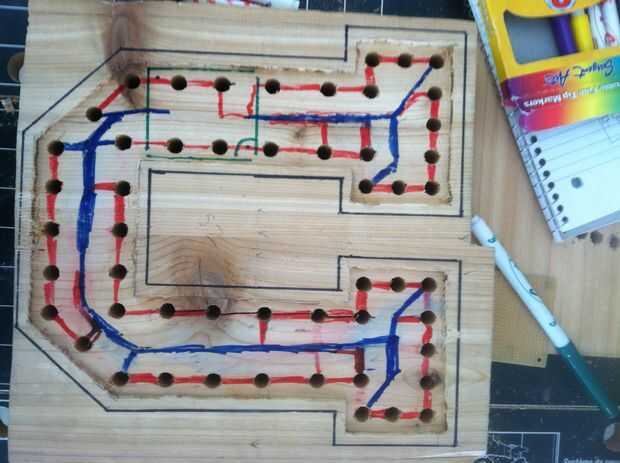

Líneas rojas representan el extremo positivo de cada LED serie va de la Junta de perf. Las líneas azules representan los cables negativo volver a la Junta de perf. Resumiendo esto que también quería dejar lugares para que los tornillos ir a la parte trasera como lo hice con la Junta de perf. Se me olvidaba. La espalda necesita algo de atornillar y tiene que haber un espacio para todos los cables a ocultar. Es por eso que parece una granja de hormigas.

Paso 1:

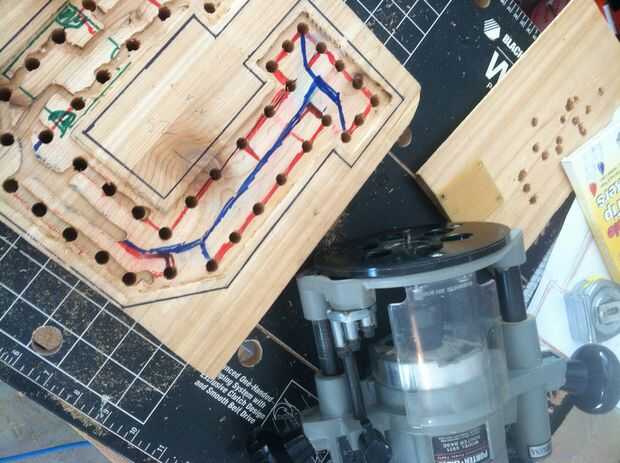

Exponer el material a quitar.
Ajustar la profundidad a ~1/2 "(así añadir ~1/4" a la última configuración)
Quite el material

Paso 2:

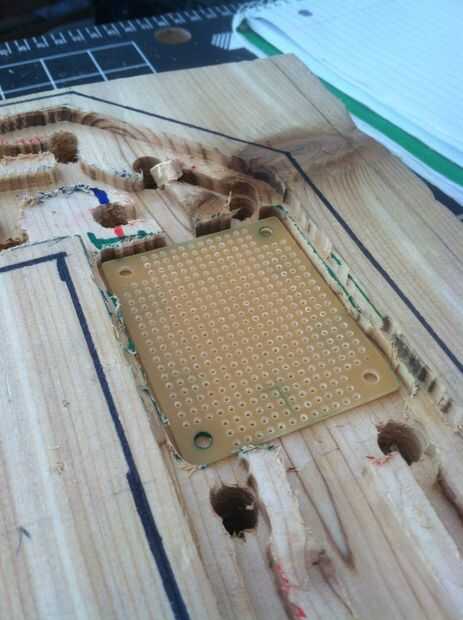

Perf board tiene que ser un poco más con espacio para respirar en la parte inferior. Espacio para el circuito de soldadura y los cables.
Ajuste la profundidad de 3/4"-7/8" (Añadir ~1/4 "opción última)
Quite el material

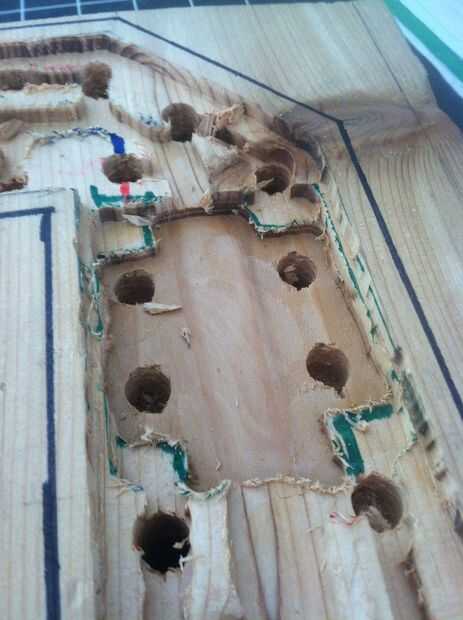

Paso 3:

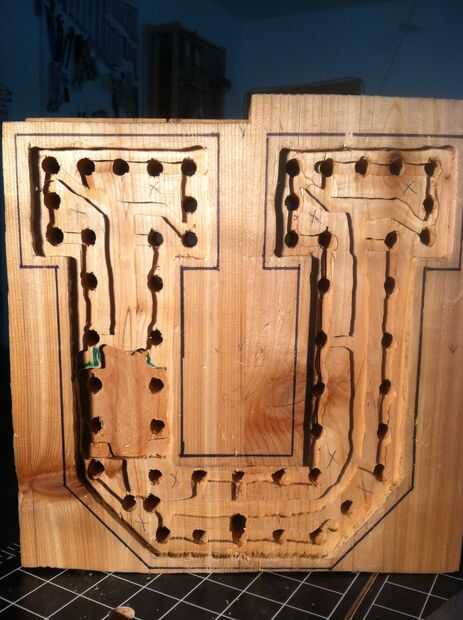

Esto fue prueba y error que todo ajusta bien. He tenido que volver atrás y quitar un poco de material porque los cables no eran bastante bastante tiempo. Necesito quitar algún material todavía en el tablero de perf porque el espacio entre los cables y la placa trasera no es lo suficientemente grueso donde todos los cables vienen juntos. He tenido que quitar el material bajo el tablero de perf para conectar los LEDs debajo.

Paso 4:

Utilice un trozo de papel de grano arena 100 para "facilitar" los bordes y eliminar pequeñas ráfagas.
