Utah Utes LED Decor (15 / 18 paso)

Paso 15: Perf Board

Perfboard es un material para los circuitos electrónicos de creación de prototipos. Es una hoja delgada y rígida con agujeros pretaladrados a intervalos estándar a través de una red. Lo estoy usando como punto central para conectar mi serie de LEDs en paralelo con los demás. También es un gran lugar para conectar las resistencias.

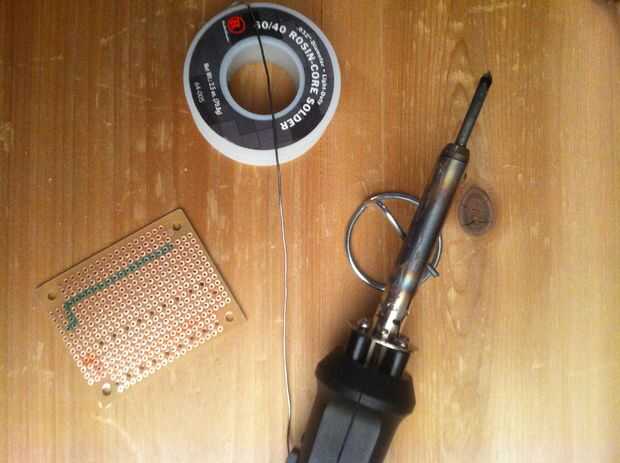

Paso 1:

Esquema donde todo va a estar conectado.

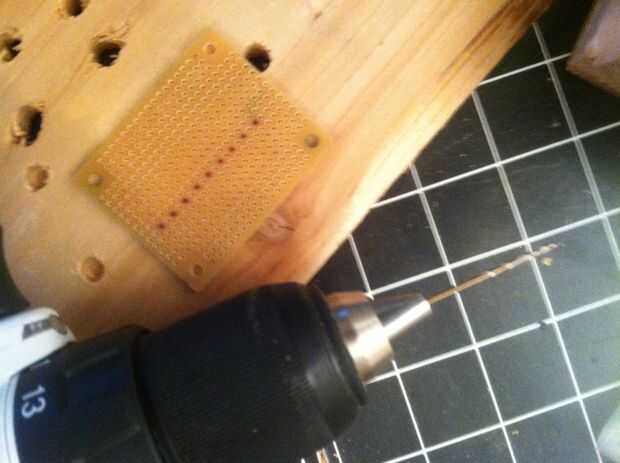

Utilice 1/16 broca para ensanchar los agujeros para los cables eléctricos a

Paso 2:

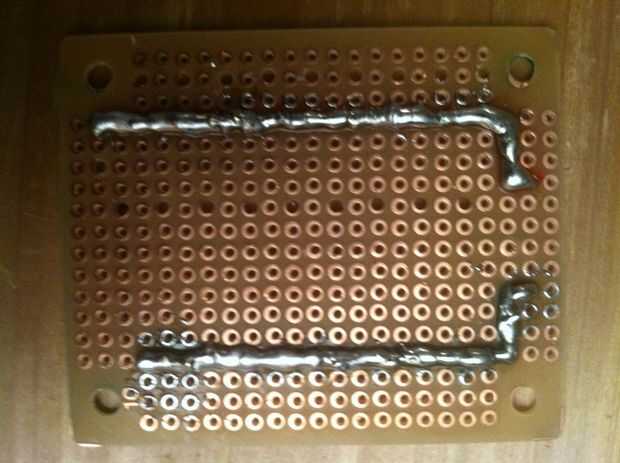

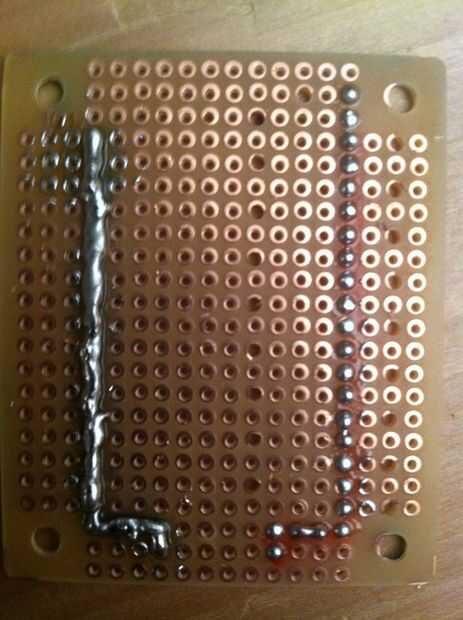

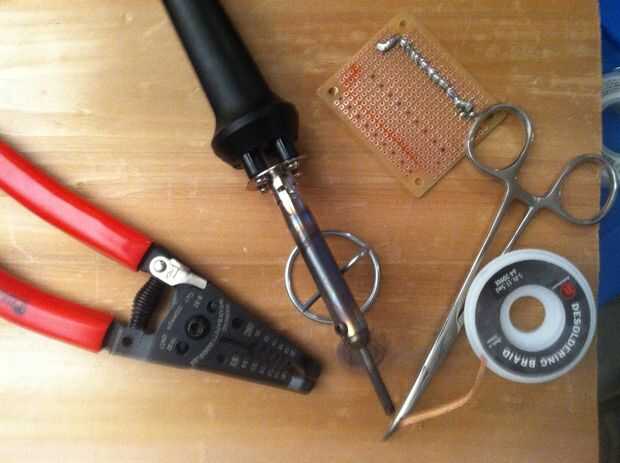

Seguir el contorno con soldadura. Me pareció más fácil de añadir una gota deja que se enfríe y luego volver a conectar dos gotas.

Paso 3:

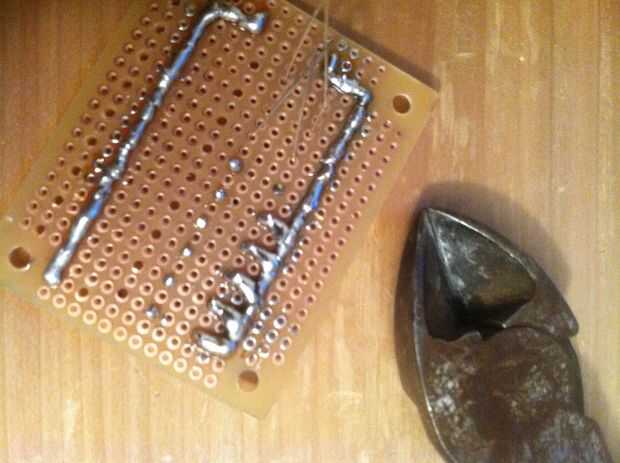

Se pegan las resistencias a través de los orificios marcados. Utilice un trozo de cinta para asegurarse de no caerse cuando voltee el perfboard. Soldadura y recorte resistentes a las. No son direccionales como LEDs, por lo que no importa qué camino van.
Conecte el resistentes usando la misma técnica de gota a la línea negativa.

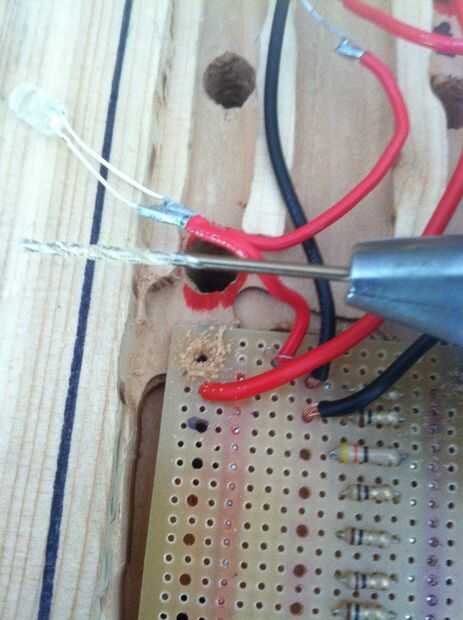

Paso 4:

Poner el perfboard en el y perforar la madera para los tornillos. Utilizando el mismo 1/16" Taladro broca como en el paso 1 o hacer todo al mismo tiempo. Poner la Junta perf en su lugar, perfore los orificios a través de la Junta de perf y en la madera.
