Paso 16: Hacer LED serie tiras

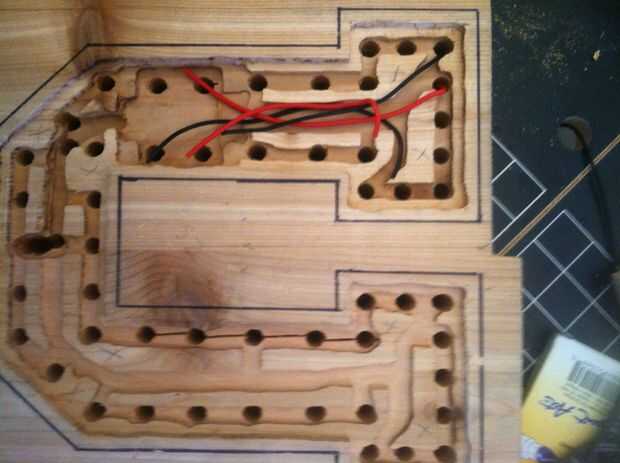

Mida la longitud de cada cable. Medir cuánto se necesita para llegar desde agujero a agujero. Si tienes demasiado no se ajusta por debajo de la parte trasera y si no tienes suficiente el LED no puede llegar la parte delantera de la U.
Paso 2:

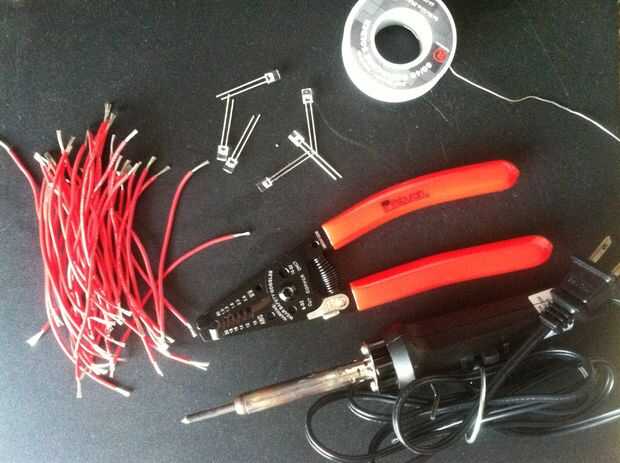

Utilizar tenazas para exponer el metal dentro del cable.
Yo uso un par de alicates de soga para sujetar el otro extremo del alambre mientras que tire con el pelacable.
Paso 3:
Calentar la soldadura de hierro y conectar LEDs en una serie de 8-6 y 1 - 4 LEDs. LEDs son direccionales por lo que sólo se encenderá si el positivo está conectado con el ánodo y el negativo está conectado al cátodo. Soldadura colocar el cable y el LED al lado del otro. Obtengo un poco de soldadura en el LED, entonces puedo tipo de recojo con el hierro de la soldadura para colocarlo en la parte superior el alambre. Aplicar soldadura tratando de que sea liso y bonito. I Dale la vuelta y el alambre de la soldadura para que no debilite. Pero ten cuidado si se pone caliente el cable de LED vendrán deshecho.
O intente poner soldadura en el cable primero. Con una mano libre se puede mantener ahora el LED al cable. Recalentar la soldadura del alambre entonces lugar el LED a la caliente de la soldadura. Espere que se enfríe un poco tal vez soplo en él y la viola.
Paso 4:

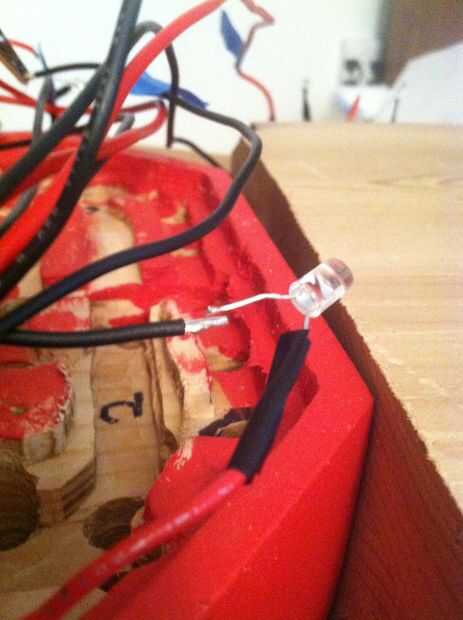

Ya he dejado mi cátodo y ánodo durante mucho tiempo la posibilidad de los plomos de tocar después de ser pegado por el agujero es muy probable. Para asegurarse de que no tocan provocando que no encienda ponga un trozo de cinta aislante en el ánodo o el cátodo.
Si el cátodo y el ánodo se cortan y la soldadura se aplica más para el LED de la cinta aislante probablemente puede ser saltada.
Paso 5:
Su una buena Idea etiquetar cada LED serie y donde van los cables positivos y negativos. Se convierte en un lío bastante abrumadora.
Yo les etiqueta con los clips de papel primer pero más adelante utiliza un pedazo de cinta envuelta alrededor del alambre.
Paso 6:

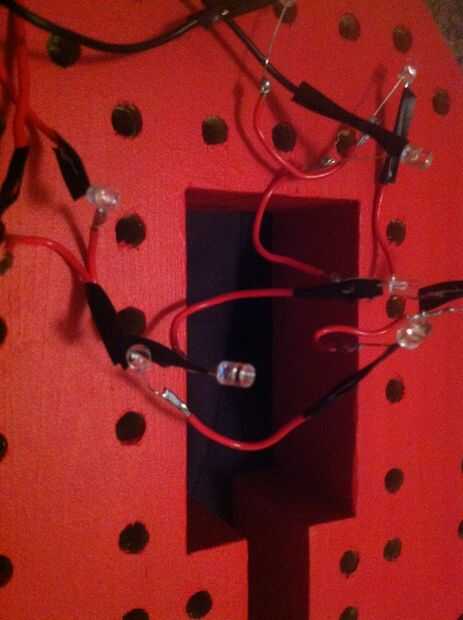

Pegue los cables por los agujeros y llevarlo para que no caiga hacia fuera
Asegúrese de que los cables negros coinciden a la resistencia correcta.

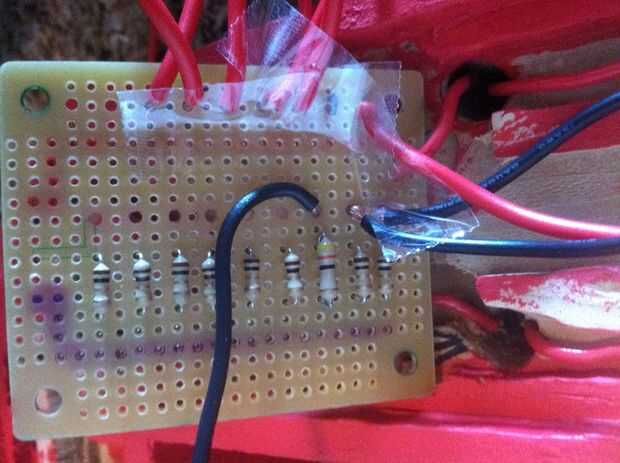

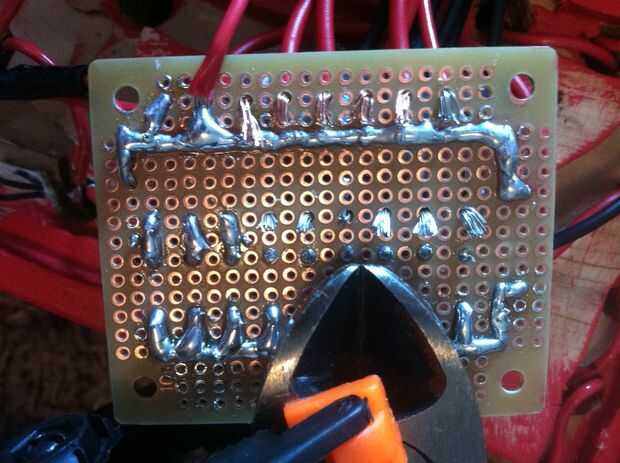

En la parte posterior de la Junta de perf soldar cables con estaño a las líneas positivas y negativas de la soldadura.
Paso 7:
Soldar al conector de alimentación al botón.
Medir hasta qué punto es el orificio de alimentación en el agujero de botón.
Con peladores de alambre, tira el cable positivo y negativo en el medio de los cables de 1/8" de largo
En el botón hay dos lugares metal para conectar la alimentación. Soldadura el positivo a uno y el negativo al otro.
Anteponer la soldadura de los alambres y recalentarlo Conecte al botón es una manera bastante fácil hacerlo.
Paso 8:

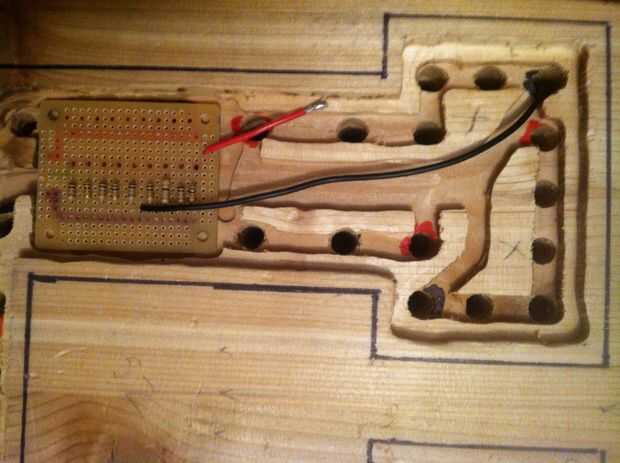

Conectar la alimentación a la tarjeta de perf.
