Utah Utes LED Decor (2 / 18 paso)

Paso 2: LEDs

Para averiguar cuántos LEDs IR en cada serie que necesita saber el voltaje de la fuente de energía y el voltaje cae, debe ser capaz de encontrar la caída de voltaje donde se compran los LEDs. También se llama voltaje de adelante:

Tomar V_s = 12 v y divida por el V_L = 2V que es en este caso 6.

Digamos que tenía una fuente de alimentación de 9v: 9V/2V = 4.5 pero no se puede tener una media de un LED tan redondo hasta 4 LEDs
Digamos que tenía una fuente de alimentación de 3v: 3V/2V = 1.5 pero de nuevo no puede tener una media de un LED tan redondo para 1 LED
Básicamente si cada LED necesita 2V, ¿cuántas puede tener antes de que no hay suficiente voltaje para una luz arriba?

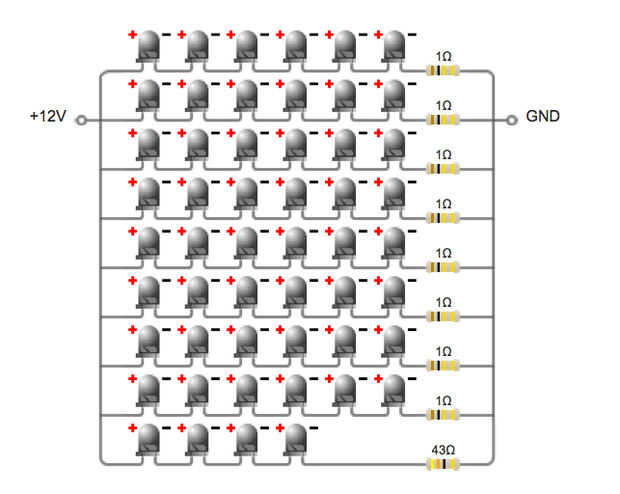

Ahora, tengo 52 LEDs en cada serie que voy a utilizar 6 LEDs.    52/6 = 8.6 ronda hasta 8
Por lo tanto, necesito 8-6 LEDs en una serie pero he utilizado 48 de los 52 LEDs.
Dejando 1-4 LEDs en una serie

Siguiente vamos a calcular la resistencia que necesitamos para cada fila en serie usando la ecuación en la foto (Ley de Ohms).
V_L = 2V 2V 2V + 2V + 2V + 2V = 12V (los tres voltajes de LED sumados).

R = (12V-12V) / 100 mA R = 0 para cada 6 serie de LED
R = (12V - 8V) / 100 mA (100 mA = (10 * 10 ^ -3)) R = 40, pero la resistencia más cercana es 43 para las 4 LED series

52 LED @ 4 Lumen = luz 208
52 LED @ 1200mcd cada = 62.400 mcd---> mc 624

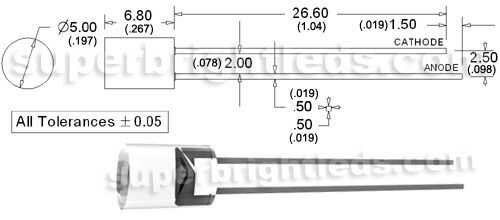

Rojo 5mm LED RL5-R12120 superbrightled.com

Adelante voltaje 2.0V
LED 5 mm del paquete (T-1 3/4)
4 lumen
Máxima tensión 2.4V
Millicandela 1200mcd brillo del LED en el mcd corriente, dado = millicandela
Pico delantero 100mA actual
85mW de disipación de energía
5V de voltaje inverso
Total consumo de energía Watts 0,12
Tubo diámetro T1-3/4
Ángulo de 120 grados de visión
Nm de longitud de onda 625

Gracias http://www.ledcalc.net/ y superbrightleds para las fotos

Compré el LED, bisel de montaje y el anillo y el transformador de 12V a superbrightleds
FYI un transformador convierte los 120 V corriente alterna () a 12 V la corriente directa (DC).
