Utilice el cortador del Laser para hacer reparaciones (3 / 5 paso)

Paso 3: Diseño de la rueda en el equipo

Echar un vistazo a la masonite en la sección de materiales. Decidí cortar discos de retal de masonite el diámetro correcto para el papel de la cinta y con un agujero en el centro del eje, luego apilarlos hasta que él se adapta a la anchura del papel. Esto me permite utilizar chatarra fina, rápido.

He diseñado las piezas de la rueda en CorelDraw:

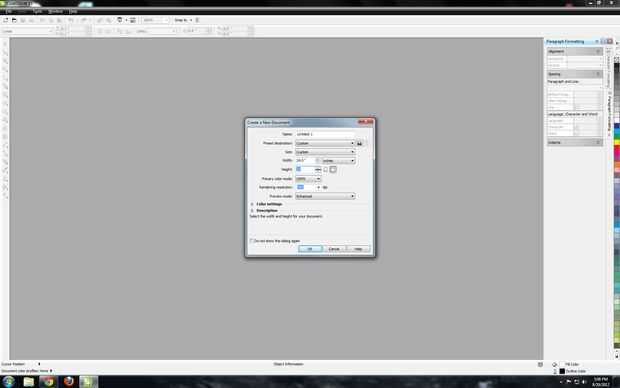

-Hacer un espacio de trabajo que es el tamaño de la cama láser

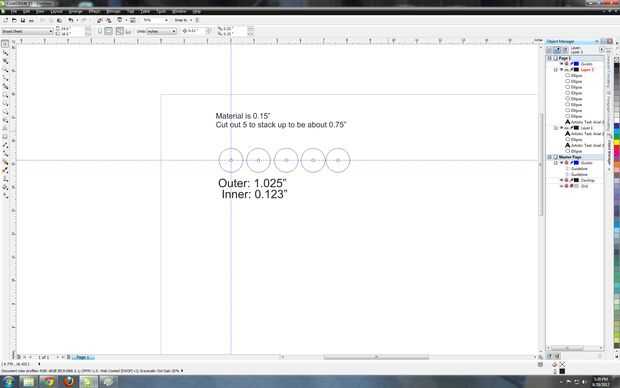

-Crear un círculo que es el diámetro interno del papel de cinta. Pero no que lo hacen demasiado apretado para encajar en el papel de la cinta?" "En teoría, sí, pero el láser quema suficiente material para aflojar el ajuste."
-Crear un círculo que el diámetro del eje (hacer clic y arrastrar guías de las reglas de lado para ayudar a que mis dos círculos concéntricos)
-Copia y pasado hasta que tenga suficiente para apilar para arriba para la anchura del papel de cinta (calculé 5)
-Establecer vectores al grueso de la rayita, sin relleno y usar la configuración para madera dura como una referencia para el corte. Y em cortado!
