Paso 3: Llegar a modding!
La cerradura del deadbolt del Samsung Ezon es agradable porque tiene un botón de "cierre" en la cara de la cerradura que permite a una persona que está en el interior de la puerta bloquear y desbloquear el cerrojo simplemente presionando un botón. Vas para el trapicheo con ese botón por lo que puede "presionar" con tu smartphone!
El Switcheroo utiliza opto-aisladores para controlar cosas, y opto-aisladores están polarizados. Prácticamente todos los dispositivos que encuentro que tiene un botón en él usará un interruptor de algo interior que conecta un circuito que está polarizada, es una parte del circuito conmutado + (tensión positiva) y el otro lado es - (tierra). Por supuesto, esto sólo se aplica a los dispositivos de la DC, y en ninguna manera debe intentar conectar el Switcheroo directamente a un circuito de CA de cualquier tipo.

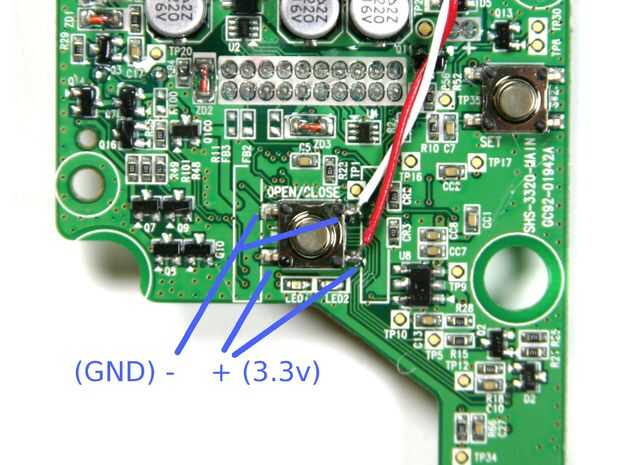

El interruptor de cierre en el PCB está polarizado que la superior (conduce va al switch) que se encuentra justo debajo de las palabras "Abrir/cerrar" serigrafiado en la placa son los cojines de suelo, y las almohadillas en la parte inferior del interruptor están polarizadas en 3.3v DC. Si tienes varios colores de alambre, elija un color del lado de tierra y un color para ser el lado positivo de la DC, luego alambre de la soldadura a las zapatas del interruptor como se muestra. Si no tienes cable de varios color, asegúrese de marcar cual cable es el cable positivo.
Ahora usted necesita obtener energía para su trapicheo. Suponiendo que ya has soldado el 3.3v opcional regulador a su Junta de Switcheroo, sólo necesita pedir prestado energía de batería de EZONE. Sin embargo hay aquí un desafío...

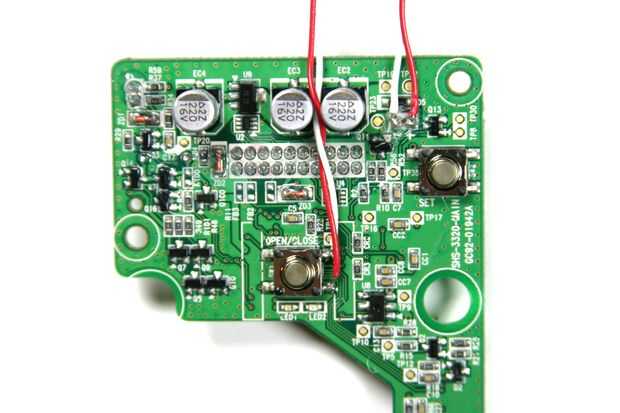

Las personas que hacen el bloqueo Ezon casi totalmente cubren de control cerradura PCB en una capa especial para protegerlo, que es muy agradable de hacer, pero resulta que toquetear cosas un poco más difícil. Vas soldadura suministro de cables en la parte posterior de la toma de cable de dos conductores a través del agujero que enchufa la batería, y que necesitará ya sea cuidadosamente y raspe el material de revestimiento de conformación de los empalmes de la soldadura, o usted puede elegir grabar a través del material de revestimiento de conformación con el soldador caliente. De cualquier manera tiene sus desafíos, pero meter el PCB con cosas afiladas podría conducir a... problemas. Si tienes dudas sobre su destreza, bien probablemente no debe ser manipular cosas afiladas o caliente soldadores, pero yo iría con el enfoque de la "quema a través de ella" como es menos probable dañar el PCB de esa manera.
OK, sólo asumiremos lo hizo a través de esa parte y ahora tienes 4 cables soldados a la PCB de control cerradura - dos para interruptor de control y dos para alimentación. Nice job le!
