Paso 4: Conecte el trapicheo!
En este punto usted está básicamente fuera de peligro. La última parte es fácil...

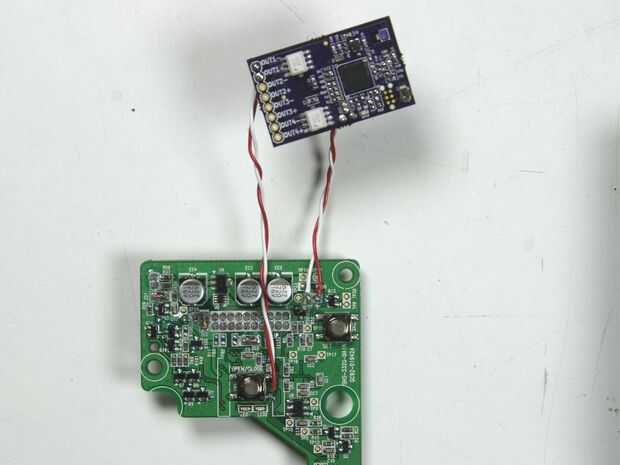

- Elija una de las 4 salidas en el tablero de Switcheroo. Vamos a ir con salida de 1.
- Soldadura-lado (gnd) del conmutador de par al pin - (gnd) de salida 1
- Soldadura el + (positivo) lado del interruptor par al + lateral de salida 1
- Soldadura el + (positivo) cable de alimentación con conector de fuente de VIN en el Switcheroo
- Soldadura-fuente de alimentación (gnd) al pin - (gnd) en el trapicheo de alambre
Asegúrese de que soldar los cables de la parte inferior del trapicheo, porque usted va ser bancos lo a nestle comodamente dentro de la caja de EZONE.
Una vez que tienes el Switcheroo conectados, todo el lugar y el PCB de nuevo en la cara interna de la cerradura. Vuelva a insertar los tornillos para fijar la placa, luego vuelva a conectar la fuente de alimentación y cables de suministro de motor para el PCB.

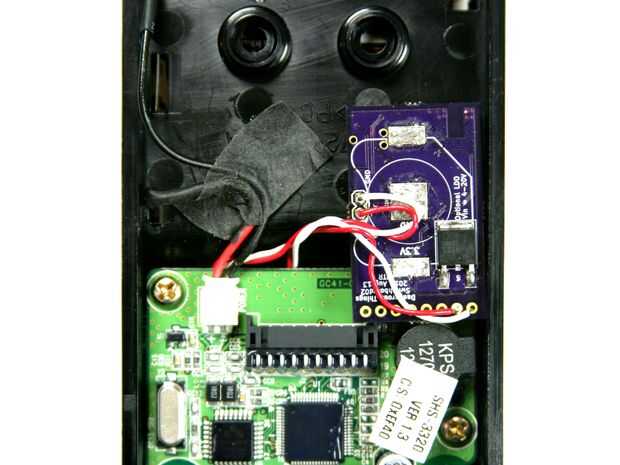

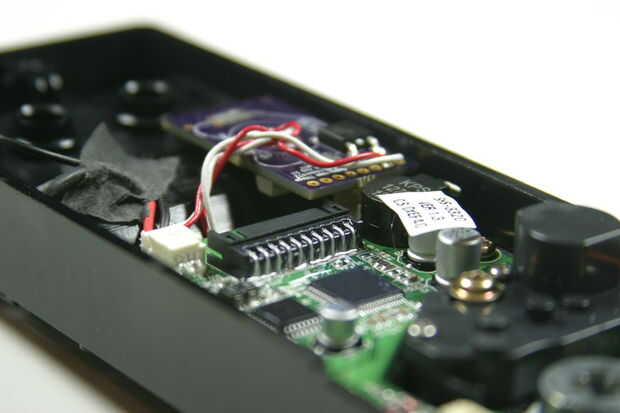

Ahora que la Ezon detrás juntos, voltear el tablero Switcheroo sobre el opto-aisladores están mirando hacia abajo en la caja de plástico y acurrucan que buddy lil al lado del altavoz piezo. Te cabe perfecto justo en esa esquina, y allí no es ninguna preocupación sobre un cortocircuito o algo!

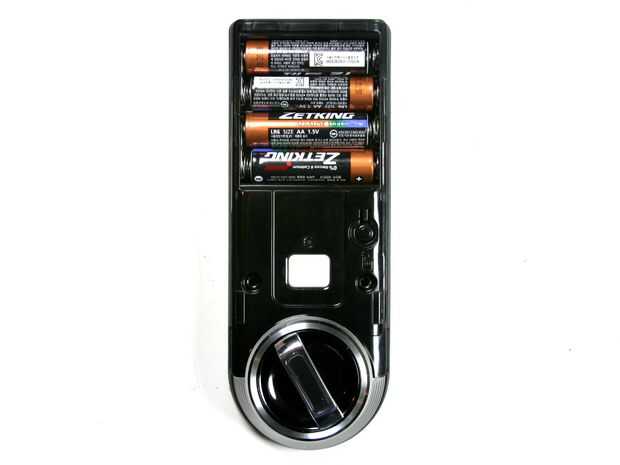

Volver a colocar la placa de la puerta cubierto caucho y eso es todo. Instale baterías y carga la aplicación Switcheroo en su teléfono para probar!
