Paso 3: Preparar el control remoto PCB

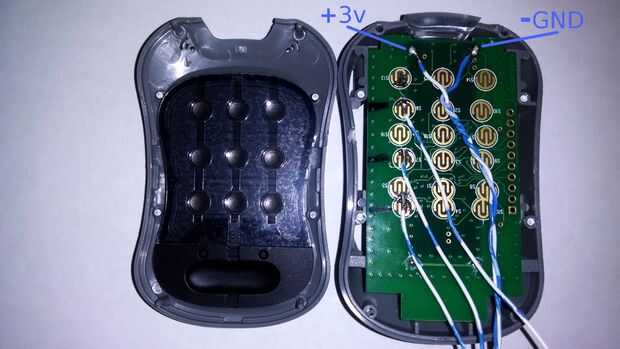

Lo primero que tienes que hacer es soldar un par de cables de conexión a las entradas de suministro de energía 3v en el PCB. En este ejemplo las entradas de 3v son en la parte superior de la PCB.

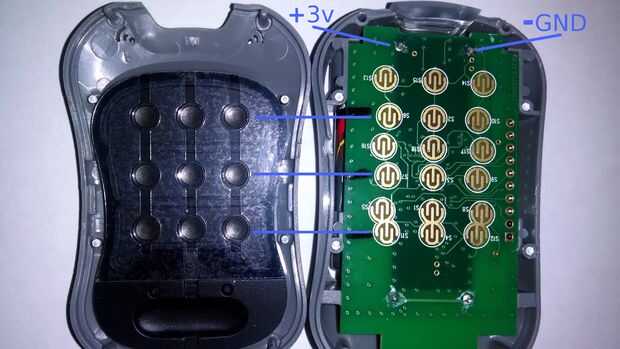

Ahora mira atentamente el mando PCB. En este ejemplo, es claro que el PCB fue diseñado con 18 pastillas de switch diferente en la placa, a pesar de que el botón Insertar sólo parece indicar 4 botones total. La razón fabricantes de hacen esto es intentar usar la misma placa de varios productos, y sólo cambian los pedacitos de plástico y de goma alrededor de él. El truco aquí es averiguar qué interruptor de pastillas se utilizan para esta aplicación en particular. Es bastante fácil de trabajar esto hacia fuera estableciendo el caso superior con almohadilla contacto botón al lado de la PCB y línea de los pads de botón con interruptor de pastillas.
Una vez que tienes las almohadillas correcta del interruptor en el PCB identificado, use un medidor de continuidad para las zapatas del interruptor. Cada almohadilla tiene dos elementos expuestos de cobre o de metal, uno de los cuales debe ser tierra. Usted querrá una buena longitud de cable de conexión al elemento que no es el lado de tierra del interruptor pad de soldadura. También use el medidor para asegurarse de que no has creado un puente de soldadura a través de los elementos de almohadilla interruptor.
