Paso 2: Preparación de la placa de circuito de control
Del sistema de control Etekcity ZAP CA permite la mano unidad remota encender y apagar 5 módulos de salida diferentes. El control remoto tiene 10 botones, con cada ID de módulo tienen un separado encendido y apagado botón. Significa que puede usar las 4 salidas del trapicheo para controlar un total de 4 botones en la unidad remota. Por lo tanto, si usted quiere controlar y desactivar las funciones de los módulos de salida desde tu smartphone, puede controlar 2 salidas completamente (el botón encendido y apagado para cada salida) o se puede controlar una función de 4 salidas (poder encender 3 salidas y apagar una salida de 4 º, o encender 2 salidas y apague 2 otros puntos de venta etc..)
Ahora entrar en la unidad remota y comience el proceso de actualización. Primero retire la puerta de la batería de la parte posterior de la unidad remota y extraiga la batería. Ahora podrá utilizar cuidadosamente el cuchillo de la manía para separar las piezas superior e inferior de la cubierta alejada, exponer la placa de circuito. Una vez abierto, tomar la placa de circuito de control y las piezas de plástico caso apartar.

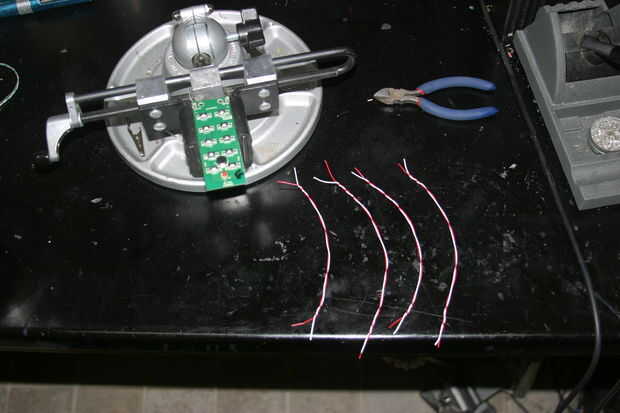

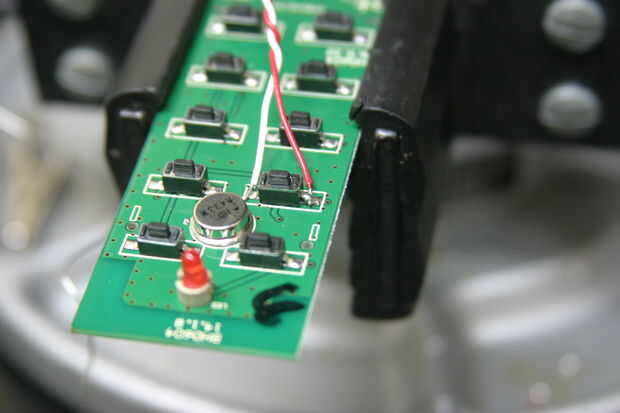

Tienes que tomar los 4 pares de cable de conexión y un extremo de cada cable el cada lado de los botones elegidos que desea el trapicheo para controlar la soldadura. Asegúrese de marcar sus pares de alambre para saber qué botón cada par se suelda a. Por ejemplo, podría etiquetar los otros extremos con cinta y un pequeño trozo de papel, o utilice una etiqueta de alambre si es lujo. Usé 1-ON para el par se conecta con el botón de encendido para el módulo 1 de ID, etc..

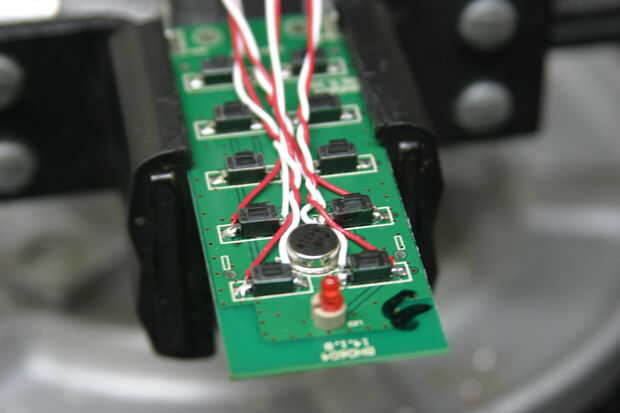

Una vez que todos los cables soldados, les aplane cuidadosamente hasta el PCB para que no se peguen. Será importante que esté planas contra el PCB cuando vayas a poner plástico de la unidad de control remoto caja detrás juntos.

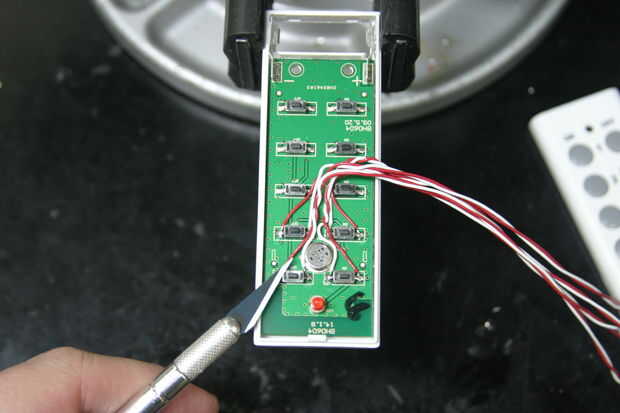

Con los cables contra el PCB, los reúne y colocar el PCB en la cubierta inferior para que pueda elegir un lugar que desea distribuirlos en el exterior de la carcasa de plástico. Marcar esta área en la carcaza inferior y prepárate el cuchillo de la manía.
