Paso 2: interfaz

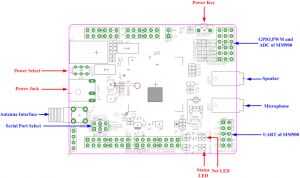

Poder seleccionar: seleccione la fuente de alimentación para escudo GPRS (alimentación externa o 5v de arduino)
Conector de alimentación, conectado a 4.8 externo ~ fuente de alimentación de 5VDC
Interfaz de la antena, conectado a antena externa
Seleccione Puerto serie, seleccione puerto serie software o hareware puerto serial para conectarse a GPRS Shield
Hardware serie – D0/D1 de Arduino/Seeeduino
Software serial – D7/D8 de Arduino/Seeeduino sólo
Estado LED – Dile si está conectada la alimentación de SIM900
Luz neta – el estado sobre SIM900 ligarse a la red
UART de SIM900 – desglose de pines UART de SIM900
Micrófono – para responder a la llamada
Altavoz – para responder a la llamada
GPIO y PWM, ADC de SIM900-GPIO y PWM, ADC pins breakout de SIM900
Llave de la energía – energía arriba y abajo para SIM900
Uso de pernos en pcDuino
D0 – inusitado si se selecciona el puerto serial software comunicarse con GPRS Shield
D1 – inusitado si se selecciona el puerto serial software comunicarse con GPRS Shield
D2 – sin usar
D3 – sin usar
D4 – sin usar
D5 – sin usar
D6 – sin usar
D7-usa si seleccionas el puerto serial software comunicarse con GPRS Shield
D8 – usa si seleccionas el puerto serial software comunicarse con GPRS Shield
D9-utiliza software para controlar la potencia hacia arriba o hacia abajo de la SIM900
D10 – sin usar
D11-sin usar
D12-sin usar
D13-sin usar
D14(a0)-sin uso
D15(a1)-sin uso
D16(a2)-sin uso
D17(a3)-sin uso
D18(A4)-sin uso
D19(A5)-sin uso
Nota: A4 y A5 están conectadas a los pines de I2C en el SIM900. El SIM900 sin embargo no puede acceder a través del I2C.
