Paso 5: resultado

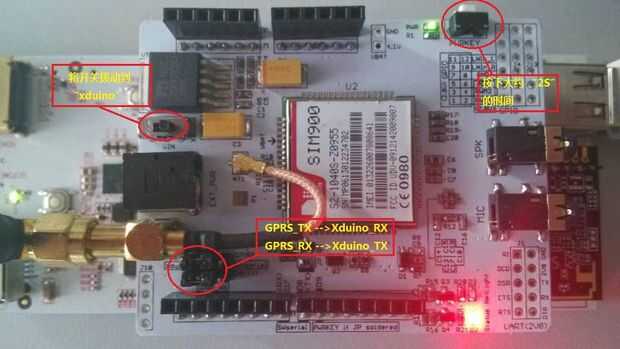

2. Presione y sostenga el botón PWRKEY del escudo de SIM900 durante unos 2 segundos, podemos observar que LED verde y listo en LED rojo parpadeante.
3. Si el patten parpadeo de LED verde está encendido para 100 ms y apagado de 500ms, significa la tarjeta SIM no es registrada con la red.
4. Si el patrón de parpadeo de LED verde en de 100 ms y apagado durante 1 segundo, significa la la tarjeta SIM está registrada con la red, y estamos dispuestos a utilizar el servicio.
5

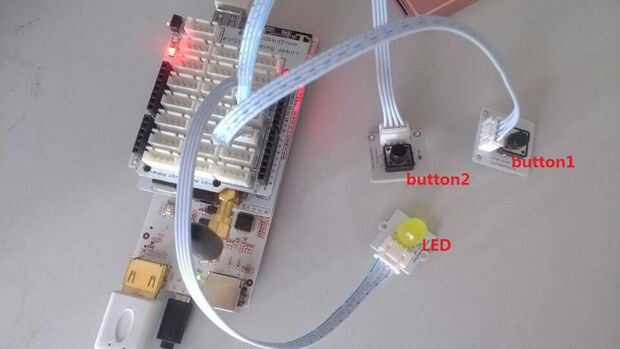

Instalar protector Base de vinculador en la parte superior el escudo GSM/GPRS SIM900 y conectar módulo de LED de vinculador y vinculador botón módulo de la siguiente manera:
Módulo de botón enlazador 1 — > D2 GPIO de pcDuino
Módulo de botón de vinculador 2 — > D3 GPIO de pcDuino
Módulo de LED de vinculador 3 -> D4 GPIO de pcDuino
6

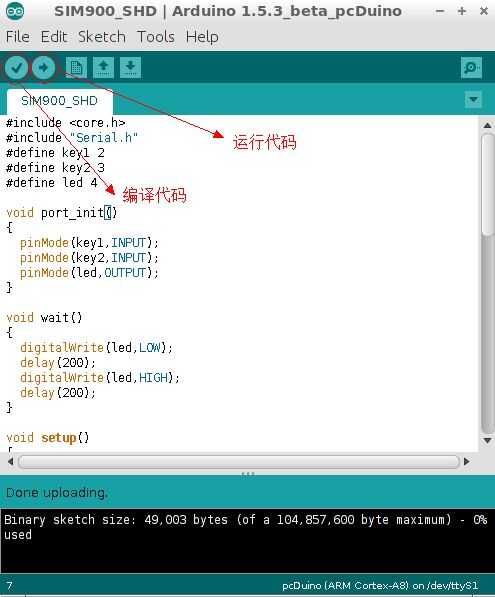

Abra el IDE de Arduino que se incluye con pcDuino, introducir código, compilar y ejecutar el código:
78

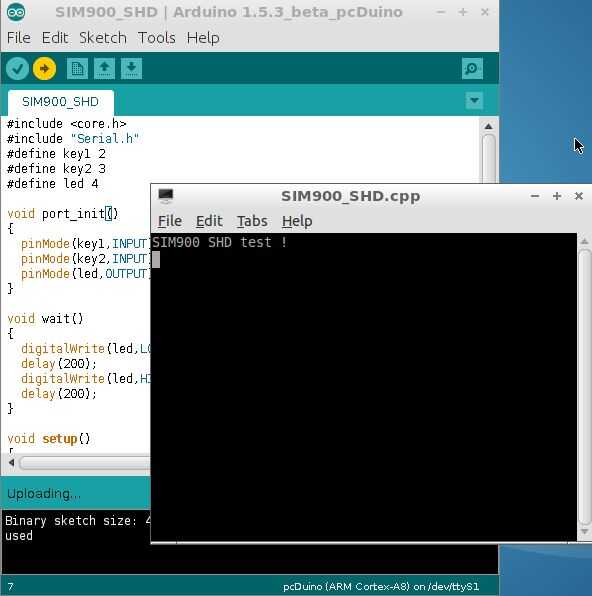

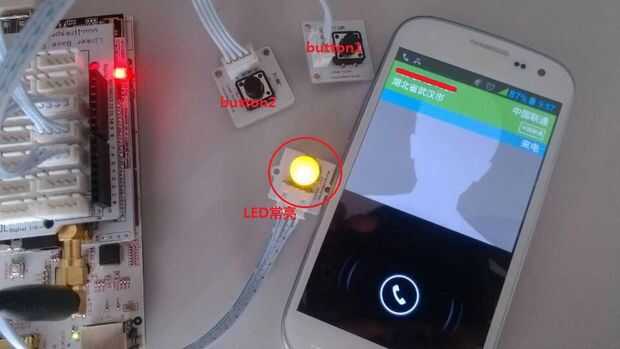

Cuando se ejecuta el código, podemos ver que vinculador LED está parpadeando, lo que indica que el escudo está listo para los comandos. Ahora apretamos vinculador botón 1 llamada y vinculador se encienda el LED constante en para indicar que una llamada ha sido lugar.
9

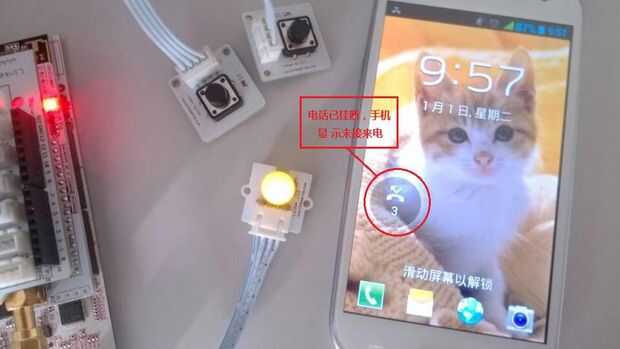

Presione botón de vinculador 2 para colgar el teléfono. Vinculador LED estará apagado durante 2 segundos y comenzará a parpadear otra vez la señal que el escudo está listo para comandos otra vez.
10
Si desea comunicación de voz, por favor prepare un auricular.
Post original de centro de aprendizaje: http://learn.linksprite.com/pcduino/sim900_shd-can-make-your-pcduino-a-phone-device/
