Utilice su Adafruit rgb lcd placa Pi (para Raspberry Pi) con Arduino (3 / 3 paso)

Paso 3: Conectar la pantalla lcd con arduino y probarlo.

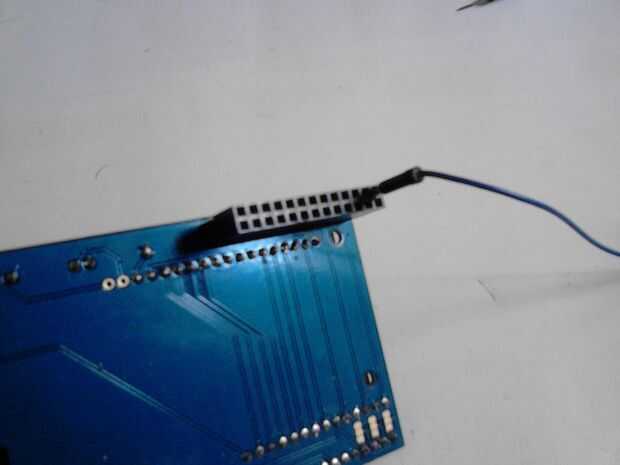

Antes de conectar el lcd a la arduino agregar los cables de puenteo. Este lcd significada para ajustarse a una frambuesa Pi por lo que cuando usted la soldadura añadir un encabezado.

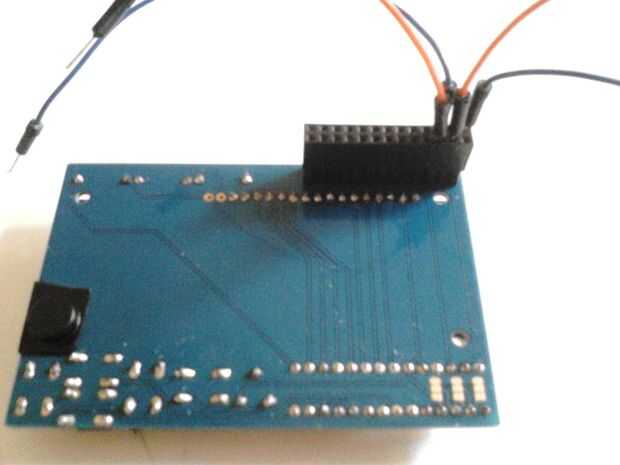

Tapa lado su lcd como la primera foto.

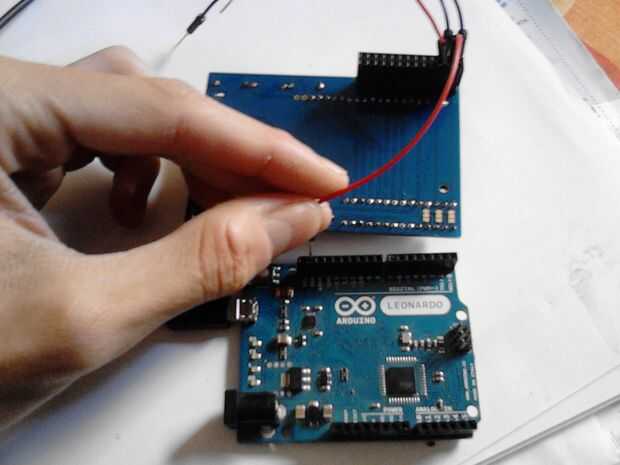

  1. Añadir el primer cable de puente a la primer hole(left side). Va al pin de 5V de arduino.
  2. Agregar el segundo cable de puente para el tercer agujero (lado izquierdo). Va al pin GND de arduino.

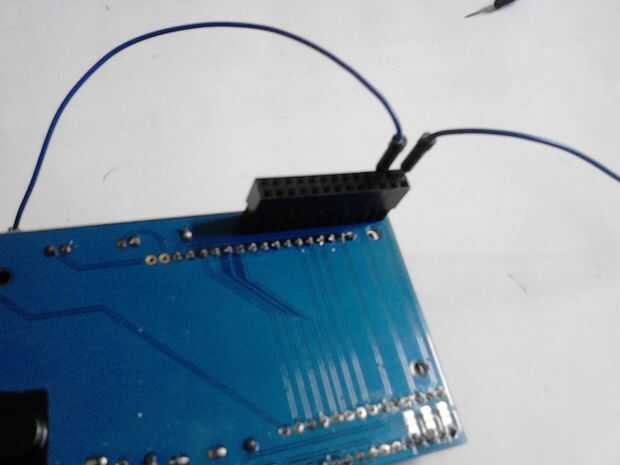

  3. Añadir el tercer cable de puente para el segundo agujero (lado derecho). Que va a pin SDA de arduino.

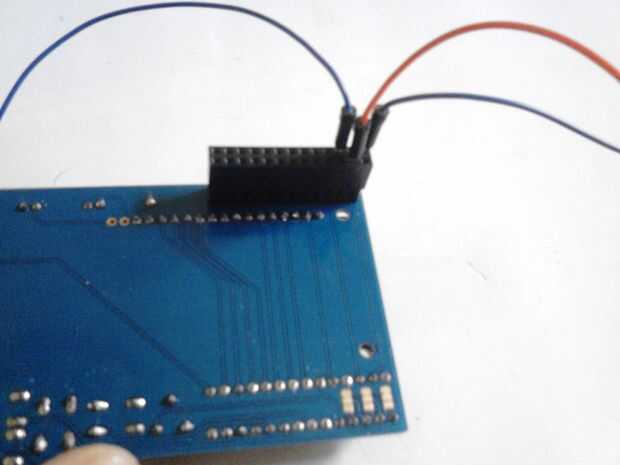

  4. Añadir el cuarto puente cable para el tercer agujero (lado derecho). Va al pin SCL de arduino

-----------------------------------------------------------------------------------------------

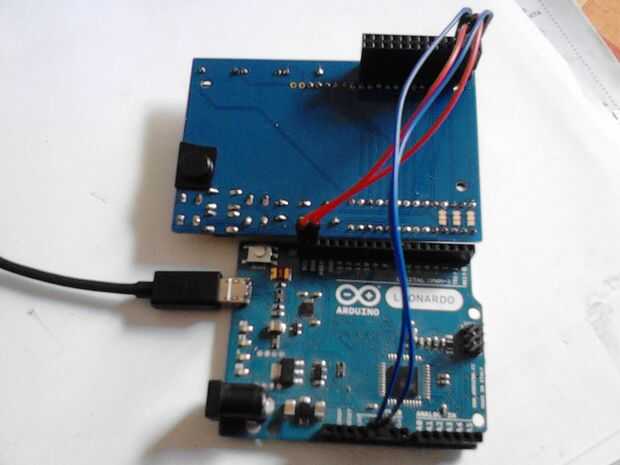

OK ahora que todo está conectado e instalado permite a prueba. Subir a tu arduino el siguiente código.

Prueba de la pantalla lcd

Que te diviertas.
