Paso 1: Haga su propio osciloscopio usando su ordenador portátil
Una vez que necesito un osciloscopio para ver la tensión de ondulación en el coche. Sistemas de encendido, alternador rotación, parpadeo de luces de carretera y otros suelen emitir ruido o tensión de ondulación, bien, esto es lo que quiero saber, tamaño de los ruidos, etc..
Osciloscopios son instrumentos muy caros y generalmente sólo se utilizan en electrónica / eléctrica laboratorio.
Finalmente, encontré una aplicación que puede utilizar el ordenador portátil / PC como osciloscopio mediante la adición de algunos componentes como interfaz.
Esos componentes son sencillos y muy baratos!

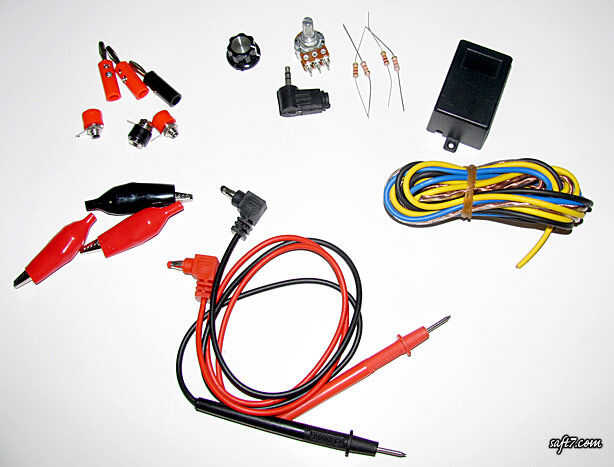

Los componentes necesarios:
• Dos 22K ohm resistencias
• Dos 82K ohmios resistencias
• Un potenciómetro de 50K lineales + perilla de sintonización
• Cable estéreo de pantalla de un metro
• Una clavija estéreo de 3.5mm
• Probador de la Terminal
