Utilice su ordenador portátil como osciloscopio (2 / 4 paso)

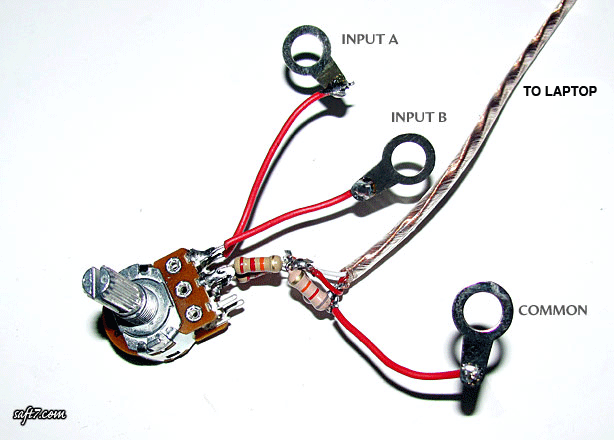

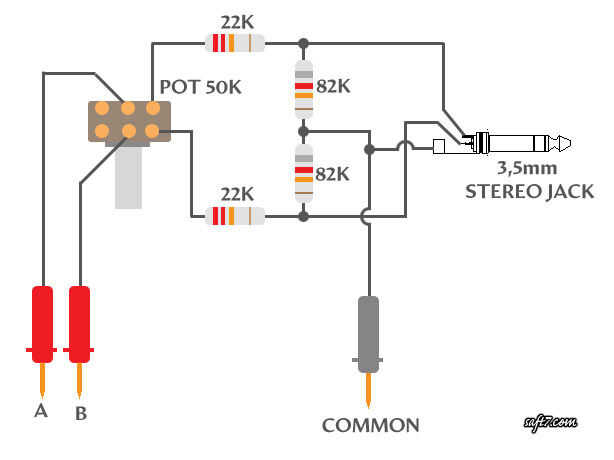

Paso 2: Esquema electrónico

Remarks:
• Lo 22K resistencia sirve como límite de seguridad de voltaje en la tarjeta de sonido portátil.
• El potenciómetro sirve como resistencia de voltaje de entrada. Si el voltaje está por encima de 5 voltios, ajuste el potenciómetro necesariamente para impedir que se dañen por exceso de tensión de entrada la tarjeta de sonido.
• Uso protector cable de audio para evitar inducción alrededor del cable.
