Paso 4: prueba

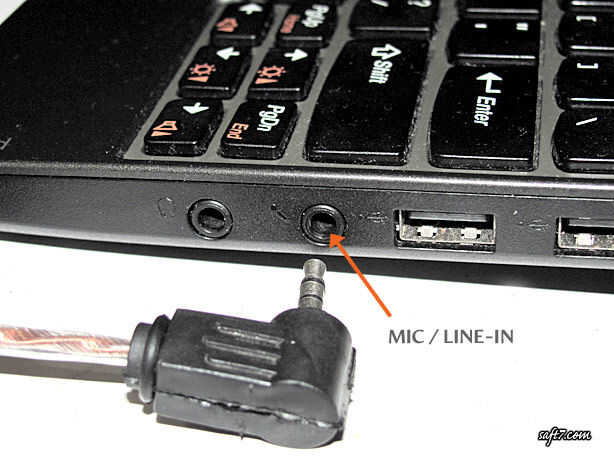

Conectar el Jack estéreo LINE-IN/MIC
Aplicación del osciloscopio
La aplicación es ZELSCOPE, descarga gratuita en www.zelscope.com .
Esta aplicación es prueba de 14 días, puede adquirirse a un precio de no más de (US $9,95).

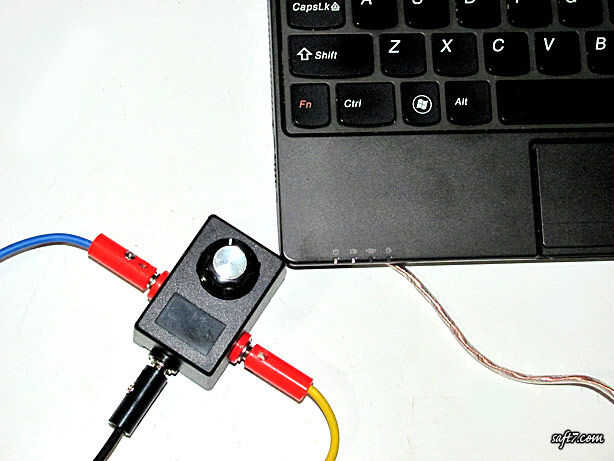

El osciloscopio está listo para usar!!

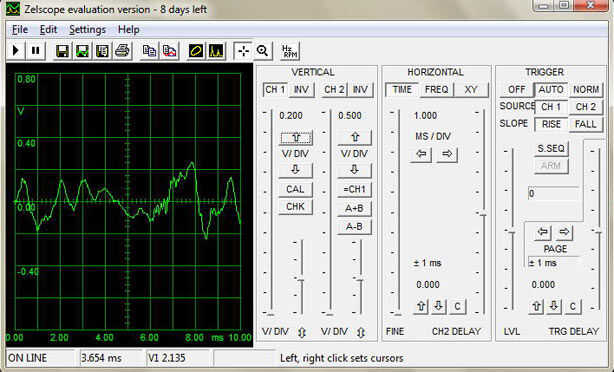

A continuación se presentan varias pruebas de señal de voltaje, entre otras señales de teléfono móvil cargador, cargador del ordenador portátil, batería, etc..

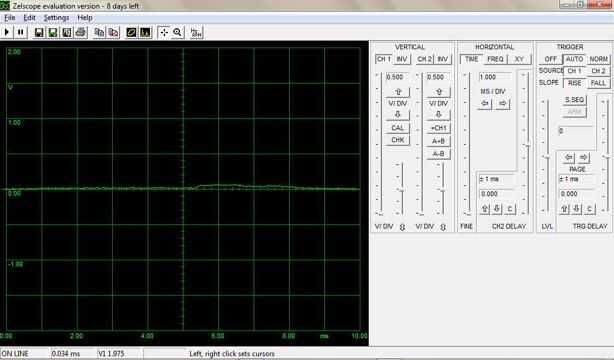

Muestra de señal de tensión de cierre a la perfección sin ruido.
NOTAS:
1. Este osciloscopio podría utilizarse para un voltaje máximo de entrada de 5 voltios.
2. Este osciloscopio tiene una gama de frecuencias: 20Hz a 20 kHz (que cumple con la capacidad de la tarjeta de sonido).
3. el valor de 22K que resistencia podría ser aumentado hasta 820 K ohmios para el uso del osciloscopio con una entrada de por encima de 5 voltios.
4. el valor del potenciómetro podría aumentarse hasta 100 K lineal, para el uso del osciloscopio con una entrada de por encima de 5 voltios.
5. para seguridad de su ordenador portátil, puede utilizar la tarjeta de sonido USB baratos (debajo de $5).
Buena suerte.
Saftari
Traducido por Taufik Masjhur
Este post fue publicado originalmente en saft7.com en idioma Bahasa Indonesia.
