Utilice un ATTiny $1 direccionable LEDs RGB (1 / 6 paso)

Paso 1: Núcleo Descargar & instalar ATTiny

Después de haber instalado Arduino necesitará añadir soporte para el ATTiny. Usted puede hacer esto con la base ATTiny para Arduino. Esta instalación es muy similar a instalar una biblioteca de software, pero en vez de poner en una carpeta de /libraries/ a hacer una carpeta /hardware/ dentro de su carpeta de bocetos

Descargar aquí

Asegúrese de que Arduino no se está ejecutando y siga las instrucciones en el ReadMe:

* Asegúrese de que existe la carpeta de "hardware" en la carpeta de Arduino Sketch.  Para
ejemplo, si la carpeta de Arduino Sketch es...

C:\Projects\Arduino\

Asegurarse de que existe esta carpeta...

C:\Projects\Arduino\hardware\

* Extraer el contenido del archivo en la carpeta "hardware", para que tengas algo como:

C:\Projects\Arduino\hardware\tiny\

Crear un nuevo archivo en esta carpeta llamada boards.txt.

Abra el archivo de Boards.txt potenciales que vienen con su archivo ATTiny. Tendremos que copiar las configuraciones que deseamos utilizar en Arduino. Los que necesitamos son para ATTiny85, específicamente ATTiny85 a 16 MHz (PLL interno; 4,3 V BOD) pero sentir Bienvenido a añadir otros si crees que van a ser útiles.

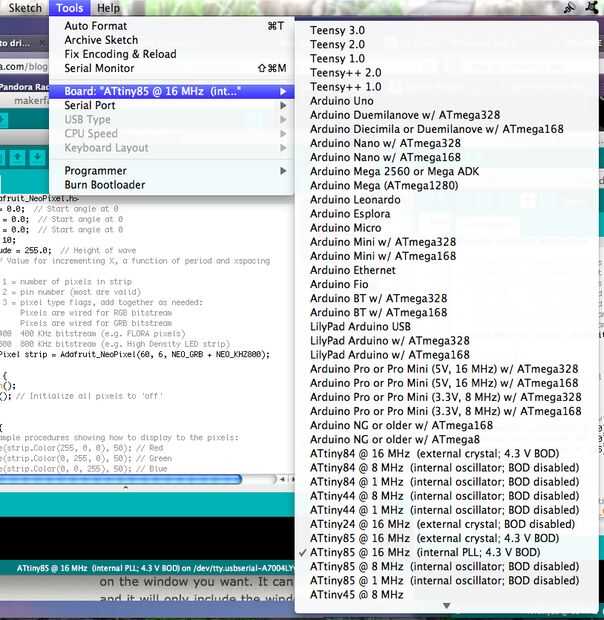

Guarde el archivo boards.txt e intentar iniciar Arduino. Si no ves ATTinys como una opción en las herramientas -> tablero, deberá colocar los archivos en la carpeta del programa Arduino. Tengo algunas viejas máquinas extrañas y aquí están mis soluciones:

Si colocar base ATTiny dentro de /sketchbook/hardware no funciona puedes probar las siguientes instrucciones

En mi Mac muy antigua

Vaya a aplicaciones -> Arduino, (clic derecho), elija Mostrar contenido del paquete. Se debe mirar como usted está viendo una carpeta, vaya a contenido -> recursos -> Java -> hardware

Copiar la carpeta pequeña, boards.txt aquí!

En Ubuntu

Poner la carpeta pequeña y boards.txt en /usr/share/arduino/hardware

sudo cp -R /path/to/your/tiny/folder /usr/share/arduino/hardware
