Utilice un ATTiny $1 direccionable LEDs RGB (3 / 6 paso)

Paso 3: Conecte su ATTiny y programador

Siguiendo este esquema Conecte las clavijas de su programador el ATTiny en el protoboard.

Si se confunde sobre la orientación de su programación cable o microcontrolador (como yo), algunos consejos:

ATTiny: busca un punto o burbuja, esto debe ser sobre la patilla RESET (1)

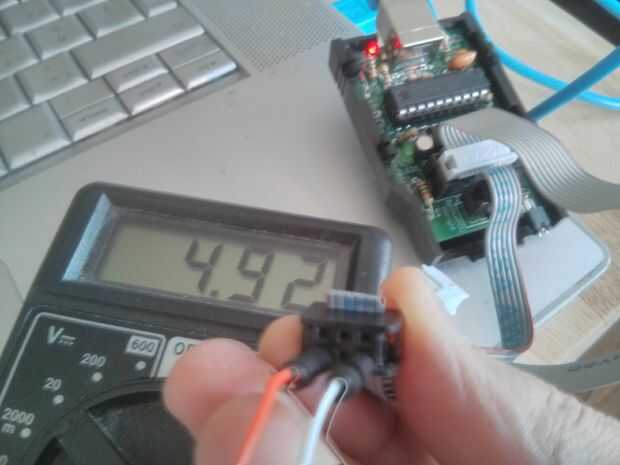

Cable del programador: busque una flecha en el lado del cable de cinta, este es el pin 1. O usted puede encontrar VCC y tierra a través de colocación de cables y pruebas con un multímetro.

Manual de reparacion aurelient de CC-BY-SA / Fritzing
