Utilice un interruptor momentáneo o táctil como un pulsador. (2 / 4 paso)

Paso 2: Circuitos secuenciales

La clave detrás de este circuito es un flip-flop; un J-K flip-flop para ser precisos.  Un flip-flop hace lo que su nombre sugiere: cambia entre su estado anterior Q_n y su estado siguienteQ_{n + 1}, basado en los valores de la J y! Entradas K (tenga en cuenta la explosión antes de la! K; Usar esta notación para significar que es una entrada activa).  Un flip-flop es una familia de circuitos integrados que son conocidos para mantener su estado.  De hecho, su siguiente estado es un producto de alguna manera de su estado anterior.  Estos circuitos se denominan circuitos secuenciales y también, como contadores y registros de cambio. Esto está en contraste con circuitos combinatorios, que son nuestras puertas lógica favorita; la salida, por ejemplo, de una puerta y sólo depende de sus entradas de intensidad y las entradas anteriores (o su anterior salida/estado no tiene ninguna relación con su corriente de salida).

Hay varios sabores de flip-flop a elegir, las dos categorías principales, siendo el maestro-esclavo y nivel de borde accionado junto con el tipo de flip-flop, como un S-R, D, T y J-K.    Flip-flop J-K se pueden construir con dos pestillos de S-R en un arreglo secuencial o con puertas NAND, entre otros.

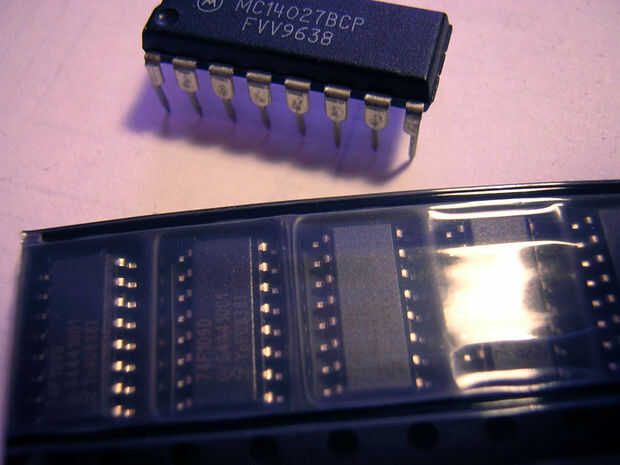

Aquí está una lista de algunos IC flip-flop.  El asterisco (estrella) se entiende no estamos preocupados con la familia de la lógica (es decir ALS, HC, HCT, LS, F, etc.).  Por ejemplo, 74 * 109 podría ser un 74LS109 o un 74F109. También, "(+)" o "(-)" es mi taquigrafía para accionado borde positivo y negativo por flancos, respectivamente.

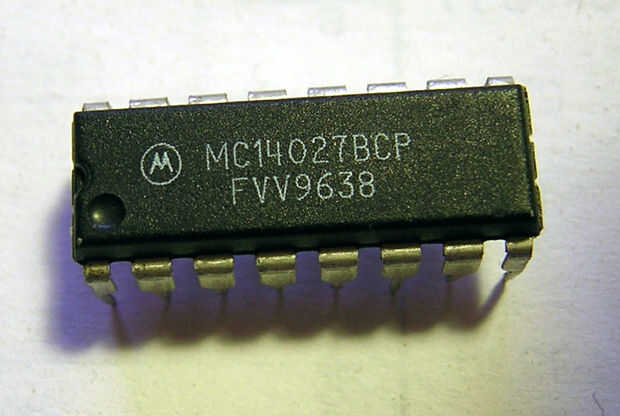

 74*74 Dual (+) D flip-flops 74*107 Dual J-K flip-flop (-) triggered 74*109 J-K (+) flip-flop 74*112 Dual J-K w/ set/reset; (-) trig. 74*173 Dual D, (+) 3-state 74*273 High-speed CMOS Logic Octal D flip-flop w/ reset (+) 74*374 High-Speed CMOS Logic Octal D flip-flop; 3state, (+) triggered 74*377 Octal D type w/ enable; (+) 4027 Dual J-K (+) flip-flop

Flip-flop por flancos se activan en el borde de levantamiento o caído de una señal de reloj y proporciona una entrada sincrónica a la salida.  Algunos flip-flop también tienen sistema asincrónico y restablecer las entradas que permiten cambiar la salida independientemente del estado de la señal de reloj.  Junto con las entradas de J-K, también hay un pin de salida complementaria, ! Q_n+1.

Revisa el siguiente diagrama de bloque.  Usted notará que hay J, K, reloj, set, reset, Q, y! Q los pasadores disponibles en una configuración dual.  La tabla de lógica/excitación puede encontrarse en la hoja de datos, así como en mi esquema que adjunto a la siguiente página.  Las permutaciones de los insumos son poco importantes para nosotros excepto en el estado de la palanca. Cuando J es alto (1) y! K es alta (1), entonces Q_{n + 1} =! Q_n.  Esta sólo está diciendo que cualquiera que sea el estado actual del flip-flop, el resultado será su complemento/invertida.

Dar vuelta la página y vamos a conseguir este flip-flop trabajando para nosotros y hacer nuestro interruptor!
