Paso 3: Utilizando flip-flop J-K
Recordará usted que la entrada J-K para cambiar el estado actual es que ambas entradas por alto así que he atado la entrada J y K a una resistencia pullup k 10 Vcc (5V). El conjunto (!. SD) y reset/clear (! RD) son a menudo ambos bajo activo, pero en este IC son alta activa por lo que yo les he atado a una desconexión a tierra.
Así que si ambas entradas están permanentemente ligadas a 5V, ¿cómo de entrada cualquier cosa? ¿Recuerde que la señal de reloj? La Q y! Q salidas están disponible una configuración reloj después de una transición positiva desde el flanco ascendente de la señal de reloj. Todo lo que tenemos que hacer es conectar nuestro interruptor momentáneo de 5V en la señal de reloj y cuando presione el pulsador y cerrar la conexión, le enviaremos un disparador positivo de borde para el flip-flop que tendrá conmutar la salida. Por lo tanto, si el Q la salida es alta (es decir es compra de componentes 5V al LED) cuando presiona el botón nuevo, pasará a baja (es decir apagado) y cuando pulsa otra vez siguiente conmutará a alta (on) y así sucesivamente.

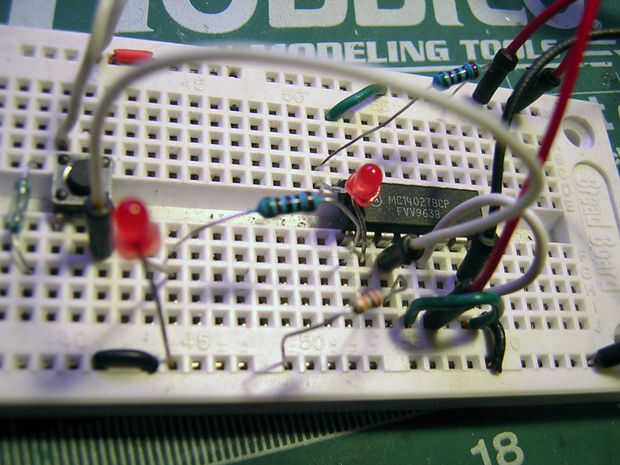

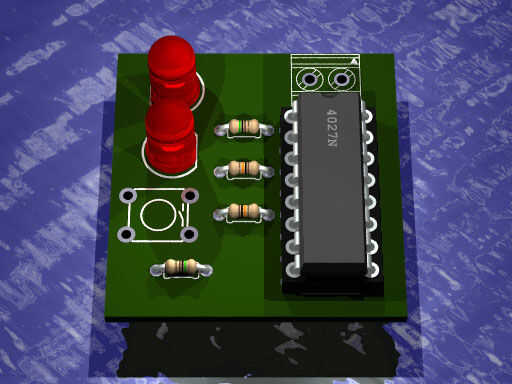

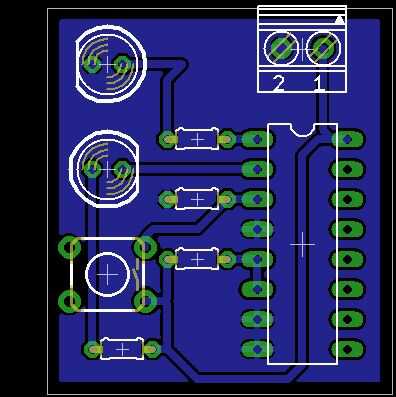

Asegúrese de que usted mire el cuadro del esquema (no tienes que tener águila y mirar el * real * esquema... hay una foto de ella abajo) si tienes dudas sobre cualquier cosa. También, usted notará que he incluido un bloque de terminales de entrada 2 para permitir que la Junta a aceptar de un 5V y una señal GND.
Y eso es todo. Ahora su ingenioso interruptor momentáneo/táctil es un empujar-y-estancia-en el interruptor de botón.
