Paso 3: Conecte el motor

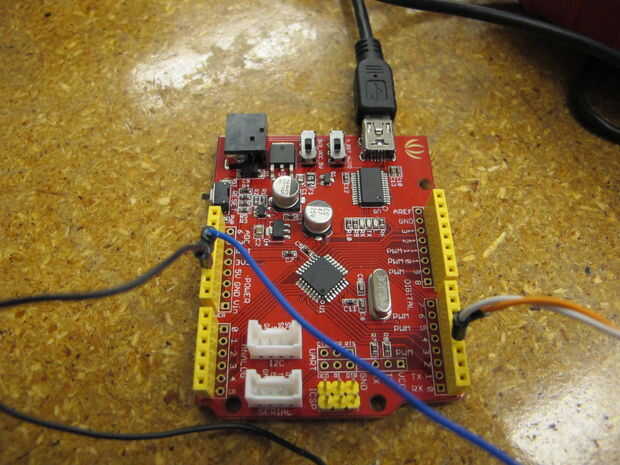

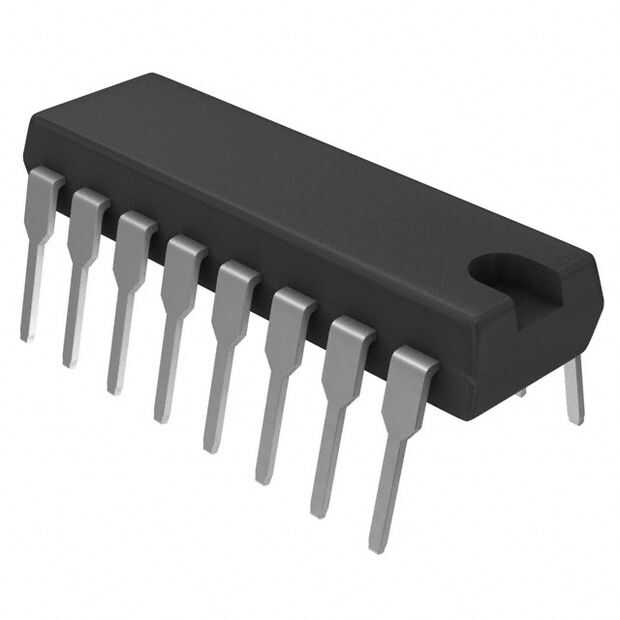

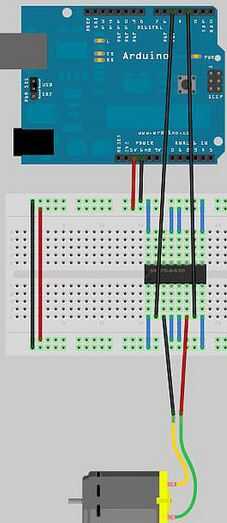

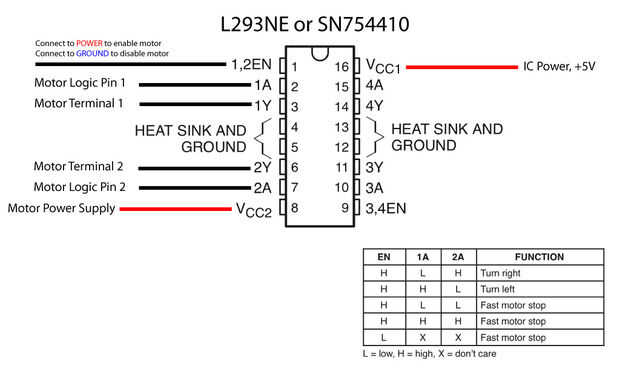

El puente de H tiene las siguientes funciones y pins: el puente de H tiene los pernos y características siguientes:
Pin 1 (1, 2EN) habilita y deshabilita el motor si es dar alta o baja
Pin 2 (1A) es un pin de lógica para nuestro motor (entrada es ya sea alta o baja)
El pin 3 (1Y) es uno de los terminales del motor
Pin 4 y 5 son para la tierra
PIN 6 (2Y) es para el motor terminal
PIN 7 (2A) es un pin de lógica para nuestro motor (entrada es ya sea alta o baja)
Pin 8 (VCC2) es la fuente de alimentación para el motor, este debe dar el voltaje nominal del motor
PIN 9-11 son sólo está utilizando un motor en este laboratorio
Pin 12 y 13 son para la tierra
PIN 14 y 15 están desconectadas
Pin 16 (VCC1) está conectado a 5V
Ver aquí para más información.

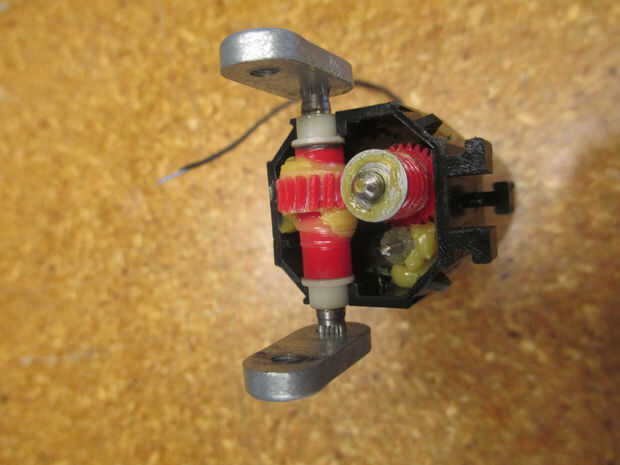

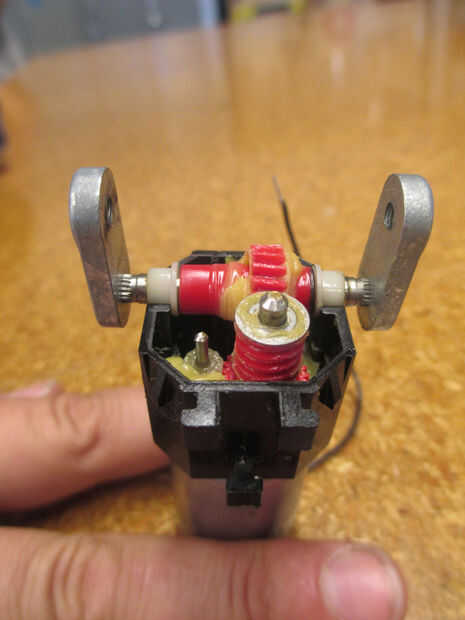

(Además, antes de conectar el motor, me quité la parte superior así que podía mirar de la caja de engranajes - los engranajes mira super cool... ver las imagenes)
