Utilice xbees (serie 2) para controlar un motor (5 / 6 paso)

Paso 5: Conecte el Xbee para arduino.

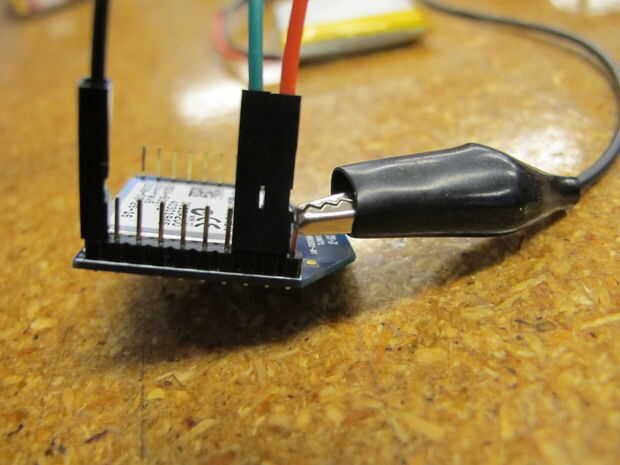

Dejar un xbee conectado al ordenador mediante el USB y el Xbee Explorer. El otro xbee tiene cuatro conexiones: alimentación (3.3 V), tierra, tx y rx.

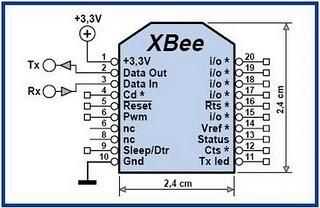

Ver el pinout de la imagen: los pernos tienes que cables son:
XBEE pin 1: a de Arduino 3.3V
XBEE pin 2: a Arduino Rx (pin digital 0)
XBEE pin 3: a Arduino Tx (pin digital 1)
XBEE pin 10: a masa de Arduino

También puede obtener un xbee shield como este.
