Utiliza serie, circuito paralelo de batería carga (3 / 4 paso)

Paso 3: Montaje de varios circuitos para amplificar voltaje total

Ahora los múltiples circuitos en serie para voltajes más altos! (probablemente lo que te motivó a seguir leyendo). Bueno lamento informarles que mentí antes sobre el addon infinito. Aunque puede agregar más en conjunto, tenga en cuenta que a medida que agrega más juntos, más rápido la fuente de alimentación calentará debido a la resistencia total se cayó cada vez te anuncio otro; así que sí, hay un límite.
Si eres capaz de encontrar un método mejor alrededor de esta falla, por favor avíseme!

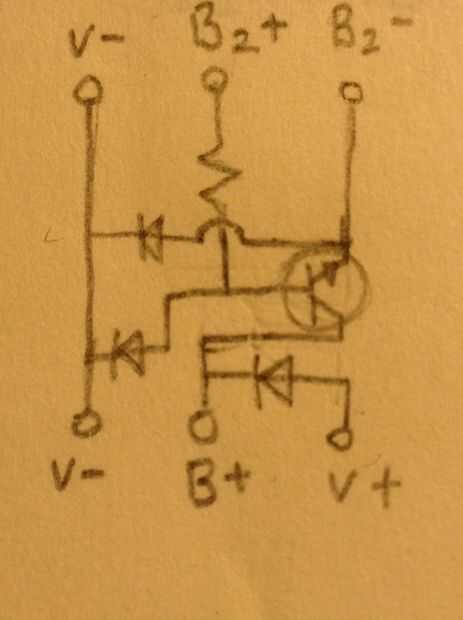

B2 es la conexión que alimenta el transistor. V y V - son las conexiones de carga. Como se indica a continuación, los diodos se ponen solo el final de los circuitos juntos: por ejemplo, si tuviera que añadir otro circuito a la parte superior, el diodo ser quitado de ese circuito y a la tercera conexión de circuitos.

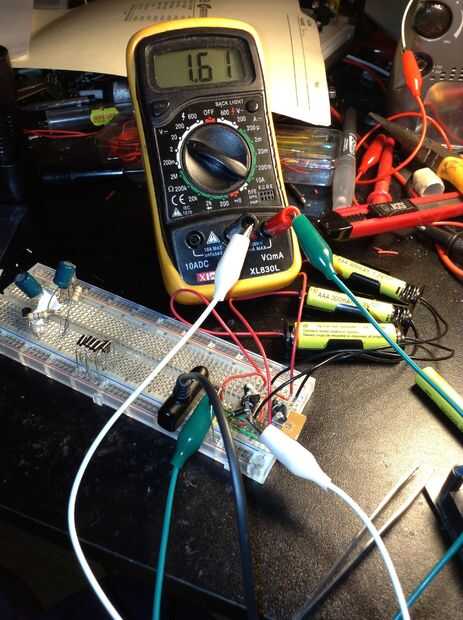

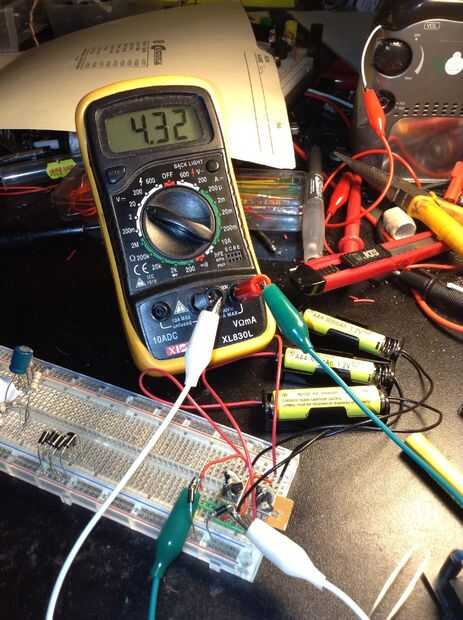

Las imágenes del circuito muestran 3 baterías montadas para hacer un voltaje de salida de 4.5volts cerca con 2 circuitos.
