Utilizan sus sensores de teléfono android en el arduino! (1 / 8 paso)

Paso 1: Piezas/herramientas necesarias

Required tools :

-soldadura de hierro con punta fina
-alambre de la soldadura pequeños
-buena lupa
-"Tercera mano" ayudando a herramienta
-buenas habilidades de soldadura

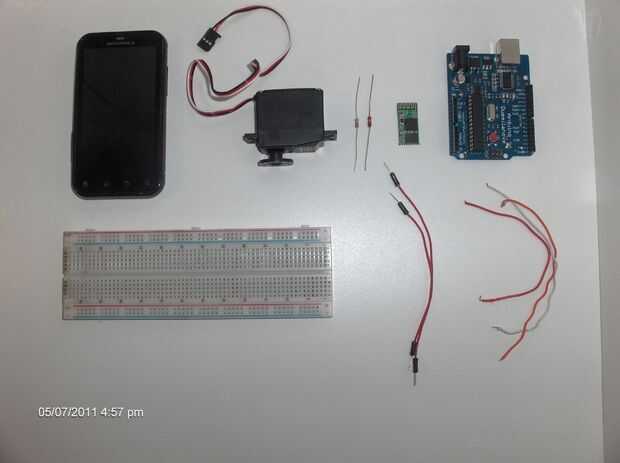

Partes necesarias:

-Arduino
-Android smartphone
-Adaptador serial Bluetooth (no es necesario si usted tiene un arduino BT)
-10 y 20 kOhm resistencias
-Protoboard
-Motor servo estándar
-los cables de puente o pequeños cables

Puesto que el ArduinoBT tiene funciones de Bluetooth incorporado, la configuración es mucho más fácil (no soldar, riesgos de estropear adaptador bt, etc...) pero ya que cuesta bastante, fue la manera barata y comprado un bluetooth adaptador serial de ebay.

Bien, así que donde compres las piezas y componentes...

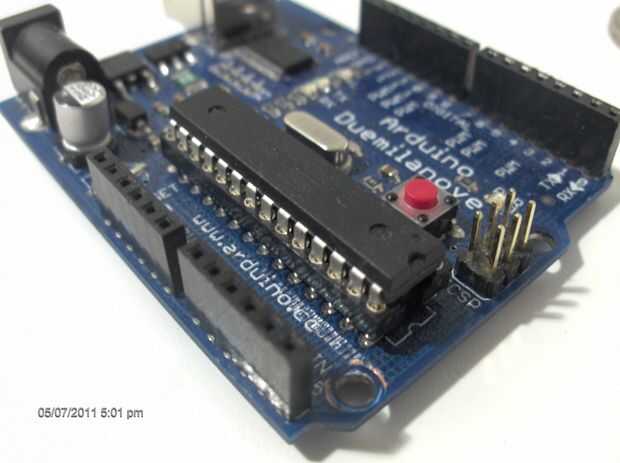

-Arduino: puede conseguirlo en sparkfun: (http://www.sparkfun.com/products/9950 ), de ebay o usted puede consultar la Página Web de arduino para otros distribuidores (http://arduino.cc/en/Main/Buy )

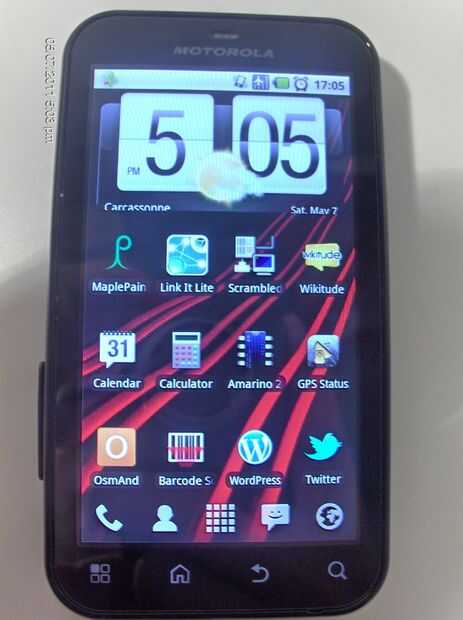

-Android smartphone (supongo que ya que tienen...)

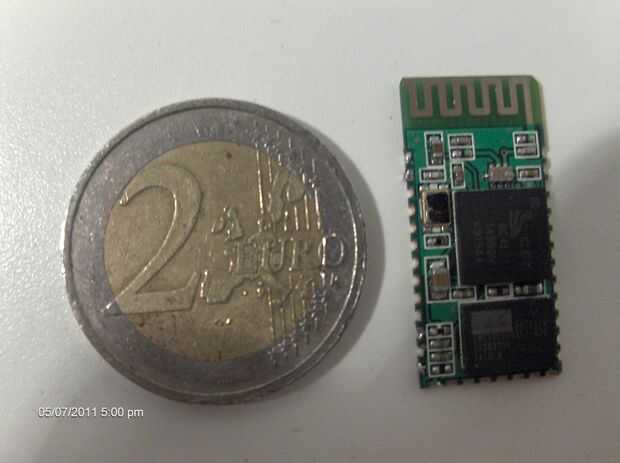

-Adaptador serial Bluetooth: se puede obtener esto de sparkfun, con un tablero de arranque (http://www.sparkfun.com/products/10269 ). Estos no necesitan nivel cambiando así que si usted compra este producto, usted no necesita comprar las resistencias. Usted también puede conseguirlo de ebay, como lo hice, pero son más complejos de configurar y documentación no siempre es exacta (mina estaba mal de la tasa de baudios predeterminada, por ejemplo) aquí está el enlace al que compré: adaptador Bluetooth.

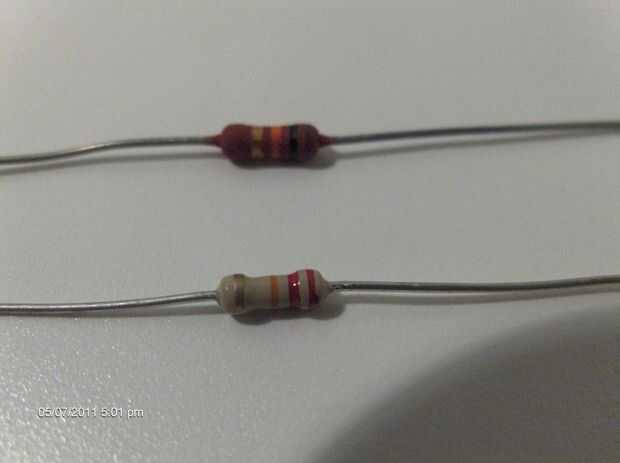

-resistencias de 10kOhm y 20kOhm: Estos son necesarios para cambiar de puesto 5v del arduino serial pin a los 3, 3V en el adaptador bluetooth. Usted puede obtener estos en tu tienda de electrónica local.

-Protoboard: Realmente no es necesario, pero es mucho más fácil (y limpia) para conectar el divisor de voltaje en un protoboard, que lo de la soldadura y tener los cables por todas partes. La placa no es necesaria si desea obtener el arduino BT o el módulo de bluetooth de sparkfun. Usted puede conseguir un protoboard en ebay o en sparkfun.com

-Los alambres de los cables pequeños puente: usted puede obtener esto de sparkfun demasiado, pero también puede salvar pequeños cables de electrónica antigua para mantener los costos.

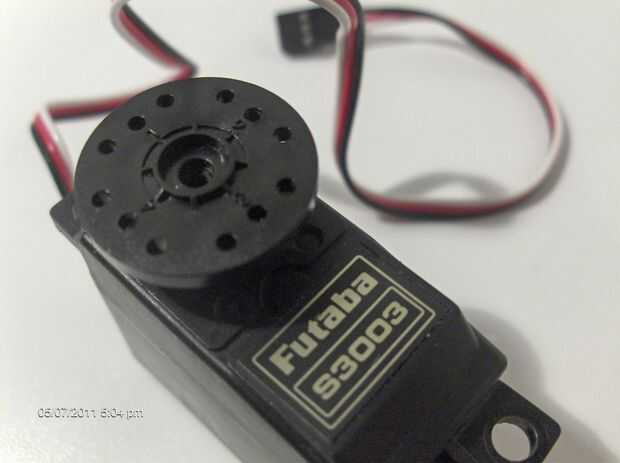

-Motor servo: no es realmente necesaria, pero utilizado en este instructable para un ejemplo con el sensor acelerómetro. Estoy usando el futaba s3003. Puede conseguirlo en su tienda, ebay o en sparkfun .

Ahora es el momento para elegir:
-Puedes ir bastante caro, pero también muy facilmente (sin soldadura): ir a buscar un Arduino BT . (más de 100$)
-se pueden ir la manera menos costosa, pero menos fácil (un poco de soldadura pero no cambio de nivel): Haz un bluesmirf plata breakout board de sparkfun (aprox. 40$)
-Usted puede ir por el camino más barato y más difícil (soldar y cambiar nivel requerido): conseguir un módulo bluetooth de ebay (menos de 10$).

En este instructable, voy a comenzar con el módulo Bluetooth de eBay.

Así que su elección, conseguir las piezas y herramientas y cabeza al paso 2.
