Paso 3: El cambiador de nivel
Salida serie del Arduino (pin Tx) es lógica de 5 voltios, si nos conectamos directamente al pin Rx del módulo Bluetooth - que utiliza lógica de 3,3 voltios - se fríe el chip Bluetooth. Afortunadamente, el Arduino apoya lógica de 3,3 voltios en recepción (pin Rx), por lo que no es necesario circuito complejo. Todo lo que tenemos que construir es un simple divisor de tensión:
-tomar el protoboard
-coge las resistencias y algunos cables de puente
-Conecte un extremo de la resistencia de 20 k en el suelo
-Conecte el otro extremo de 20k a la resistencia de 10 k
-conectar los dos extremos al pin Rx del módulo Bluetooth
-Conecte el extremo último de la resistencia de 10 k al pin Tx del Arduino (pin 1)

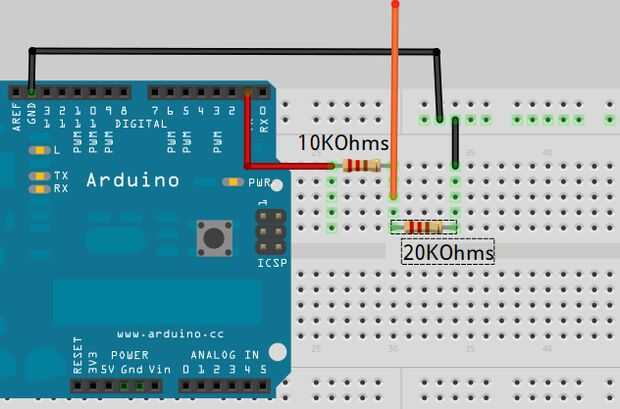

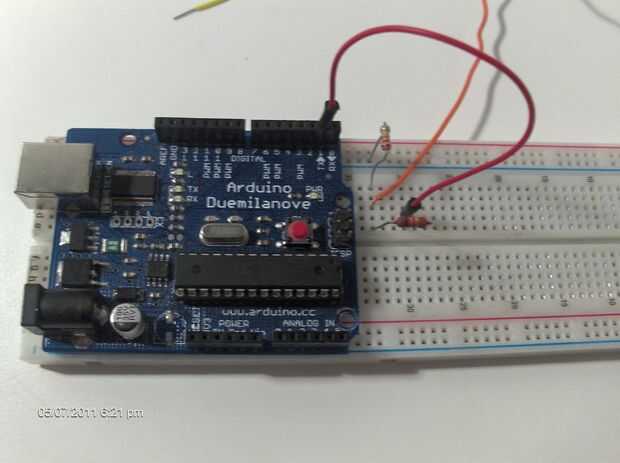

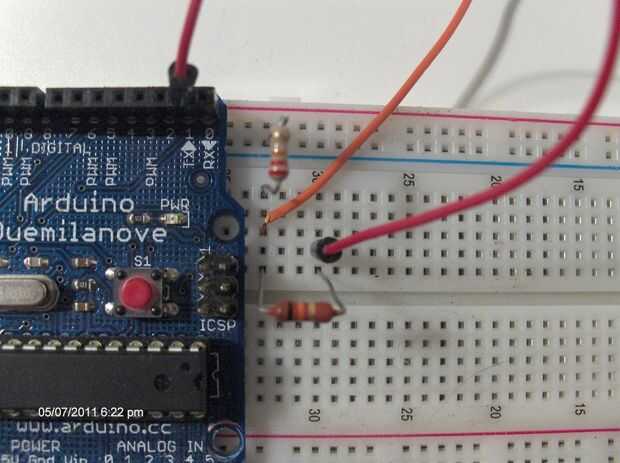

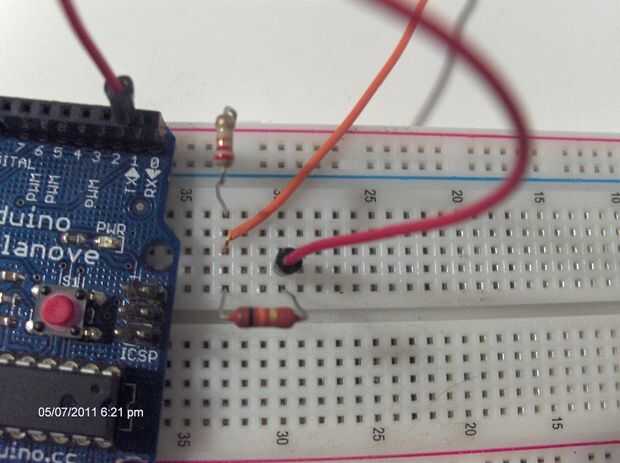

-comprobar las fotos para ver si has conectado correctamente
-listo
