Utilizando controladores de RC de FM con Arduino (4 / 6 paso)

Paso 4: Conectar el LED RGB

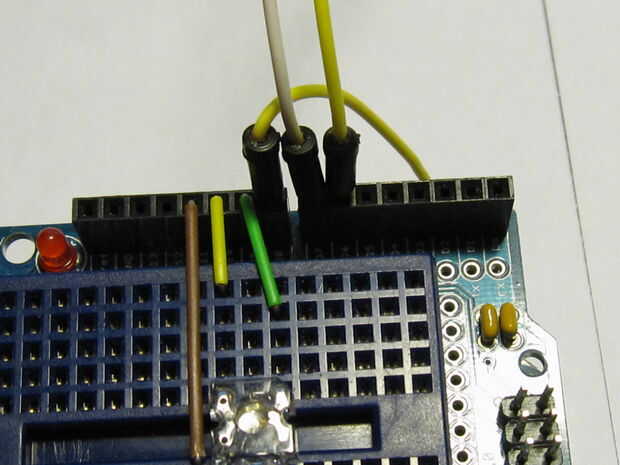

Ahora, ya que quería RGB necesitaría leer tres líneas desde el receptor, que era no hay problema puesto que ya sabía qué líneas para conectar al arduino.
Mantuve una salida en el pin 8
la siguiente salida fue conectada al pin 7
y el último en pin 6

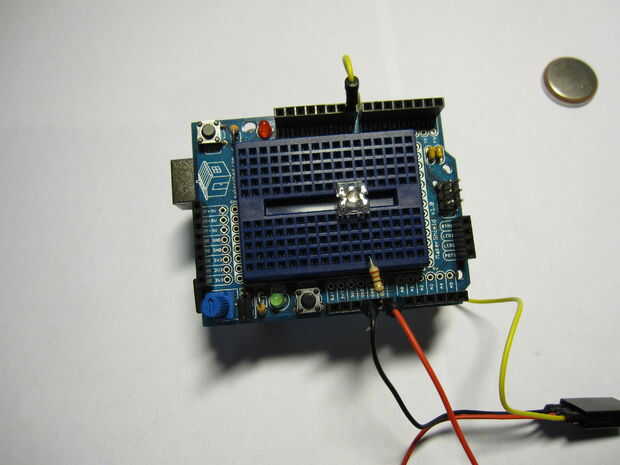

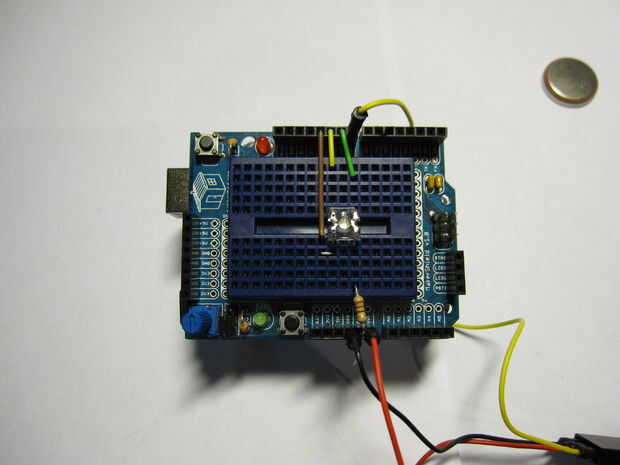

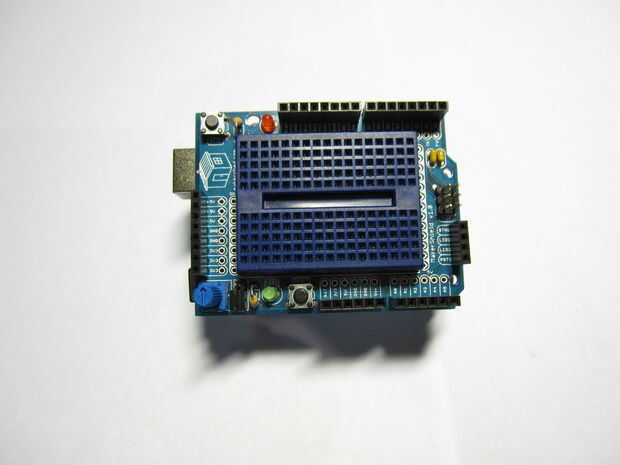

Ya que iba a utilizar un RGB led decidí usar mi protoboard.

El suelo del led fue conectado a Gnd de arduino usando una resistencia de 220 ohm
el rojo fue conectado al pin 11
el verde fue conectado al pin 10
y el azul fue conectado al pin 9
