Paso 1: Obtención y preparación de su módulo de 8266
Obtuve mi módulo de un vendedor de Ebay en Estados Unidos. El envío fue más rápido que el de China, pero más importante aún, el proveedor proporciona el módulo sin los pernos de soldar en.
El módulo 8266 no es realmente amable de protoboard, pero es fácil convertir a un módulo de cuatro pin si usted compra la versión sin pin. (o tómese unos minutos para quitar los pasadores si usted ha obtenido la otra versión)

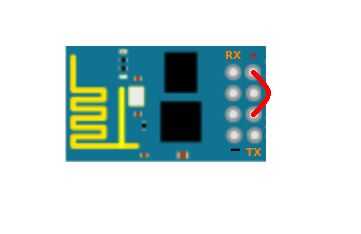

Necesitarás 5 conexiones de pin para que el módulo de trabajo. (Ver imagen 1)
RX, TX, tierra y 3v conectadas a dos posiciones del módulo.
Procedente de un cable de 4 pines hembra de mi caja de piezas y me corte un extremo.
Utiliza una pequeña cantidad de esmalte de uñas para pintar cuidadosamente sobre el pasador sin usar, luego coloca la conexión 3v de la clavija de alimentación sobre el pasador no utilizado en el centro. (Ver imagen 2)

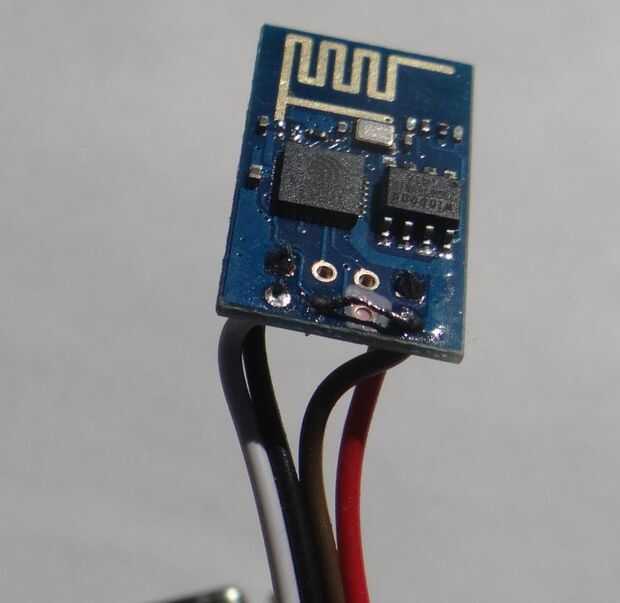

El resultado final es un módulo de 4 pines que está ahora protoboard para enchufe en su proyecto.
