Paso 2: Se la montan

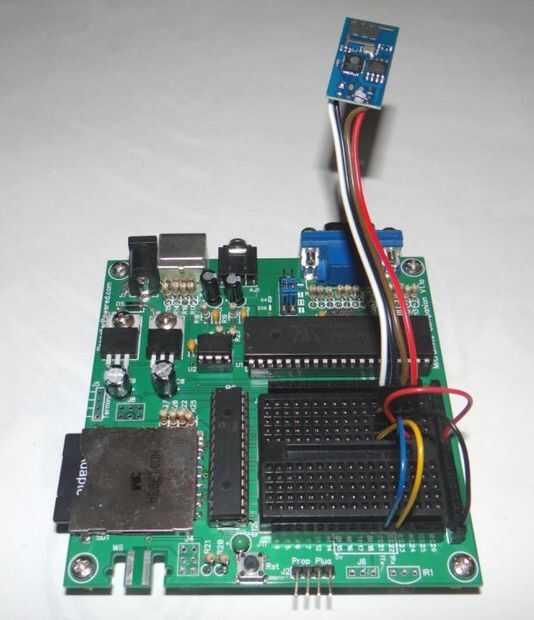

Una vez que el módulo adaptado, ahora realice las conexiones de cuatro, (RX, TX, 3v, Gnd) a tu microcontrolador. He breadboarded mina a mi Compañero Micromite que está usando el chip Micromite (creado por Geoff Graham) funcionamiento básico. El Micromite tiene múltiples conexiones serie y una consola que estoy usando como mi interfaz con el módulo 8266. Incluso podría conectar el módulo directamente a tu PC si tienes un adaptador serie TTL a USB. (No intente conectar el módulo a un puerto serie del PC directamente, podría causar daños en el módulo o el ordenador!)
Las conexiones correctas para el compañero Micromite (Micromite) son RX 21, TX a 22.
La configuración de tasa de baudios predeterminada es 115200, N, 8, 1
A continuación, usted necesitará utilizar un terminal de un programa a la unidad.
He escrito el siguiente programa terminal básico para el Micromite:
- Abrir "Com1:115200" # 1
- terminal:
- a$="" : b$=""
- a$ = $ Inkey
- Si un <> $ "" entonces imprimir #1, a$;
- Si Loc(#1) > = 1 entonces b$=Input$(1,#1)
- char = Asc(b$)
- Si char > 31 entonces imprimir b$;
- Si char = 13 entonces Imprimir ""
- Terminal de GoTo
