Paso 3: Utilizando el tablero Defs
¿Ahora que ya los tienes, cómo utilizarlos? Vamos a empezar con algo sencillo. En MPIDE y abrir el ejemplo de "Parpadear".
Compruebe hacia fuera la línea 15:
digitalWrite(PIN_LED1, HIGH); // set the LED on

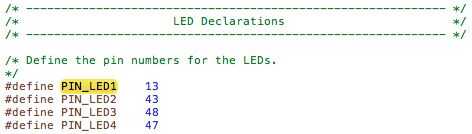

Hacer una búsqueda de "PIN_LED1" en el archivo defs Junta * y usted encontrará la siguiente línea:
#define PIN_LED1 13
LED1 es conectado al pin 13 en su tabla, por lo podría haber tratado pin 13 cuando se enciende ese LED, pero es más intuitiva y natural para sustituir el nombre del hardware real usas, este atajo no funciona sólo para el LED.

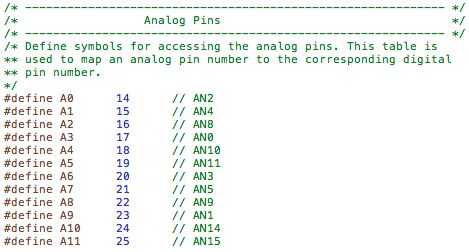

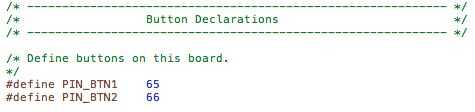

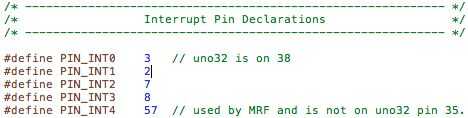

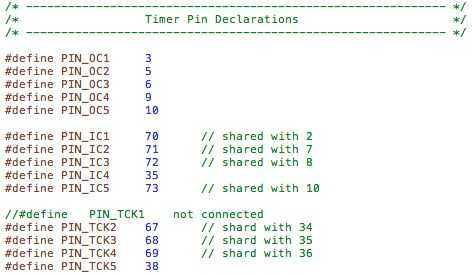

chipKIT juntas tienen un lío de señales diferentes en todos sus pines, incluyendo las líneas de comunicación como I2C, SPI y UART, entrada y salida comparan pernos, interrupciones externas, pernos de aviso de cambio y pines de entrada analógicas. los archivos de la Junta-defs les enumerará para su Junta Directiva específica **. Cuando usted rama de tutoriales y empezar a trabajar en tus propios proyectos, usted querrá tener acceso a estos archivos no sólo funciones de referencia que ya existe, pero también encontrar nuevas que no estaban allí!
¡Buena suerte!
* Tenga en cuenta que estoy usando un WF32 para este tutorial, para que algunos defs junta puede diferir de la placa.
** Algunas señales no pueden ser compatibles por defecto. Los usuarios más avanzados pueden probar lo que les permite cambiar el tablero-defs, pero tenga mucho cuidado al hacer esto!
