Utilizando Meshlab para limpiar y montar datos de escaneo láser (3 / 8 paso)

Paso 3: Pegar las mallas

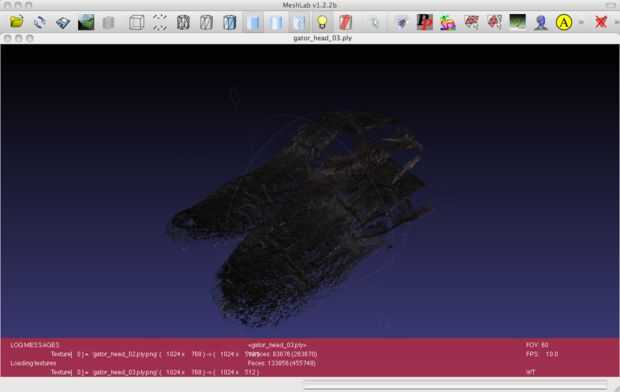

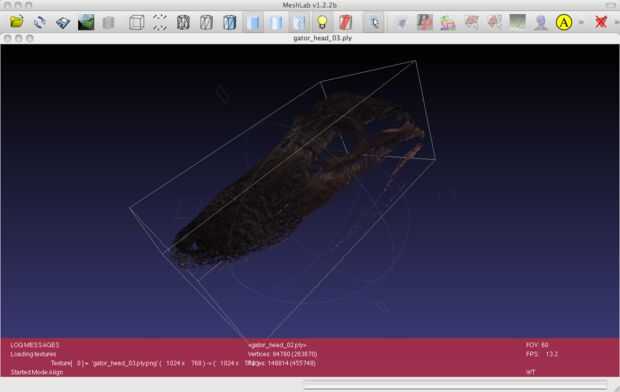

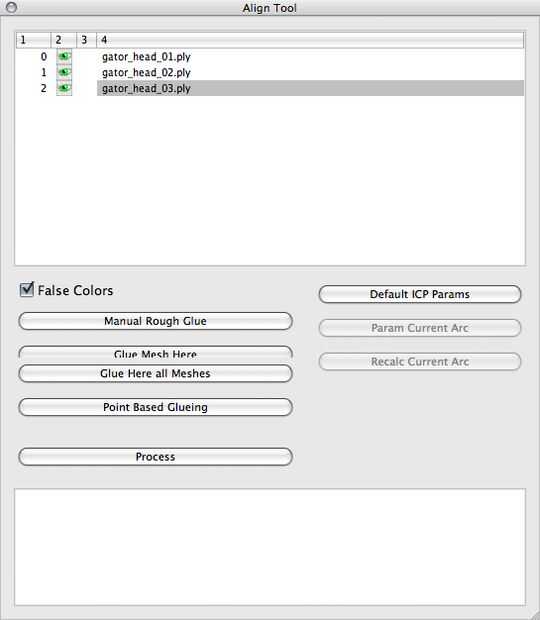

Ahora tienes tres capas separadas con mallas que no están alineados. Cerrar el menú de Diálogo de capas y haga clic en el icono de alinear para abrir la herramienta de alineación. Esta herramienta se utiliza para volver a colocar las mallas independientes en relación entre sí. Haga clic en el primer archivo de malla en el menú y selecciona Pegamento acoplamiento aquí. Esto Fije la malla a un lugar determinado y permite que las otras mallas para alinearse a ella.

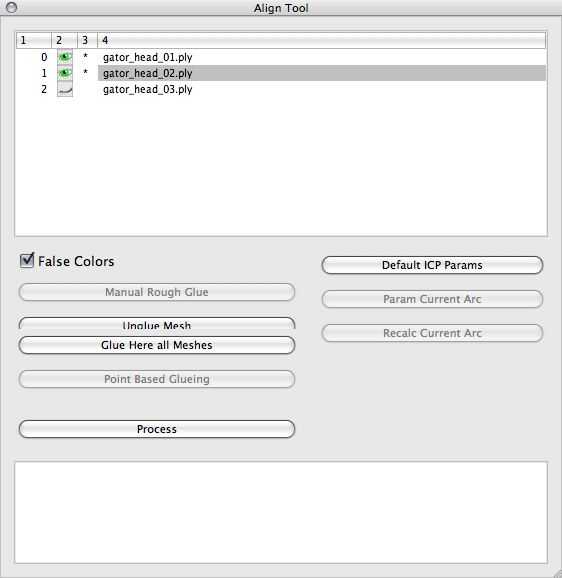

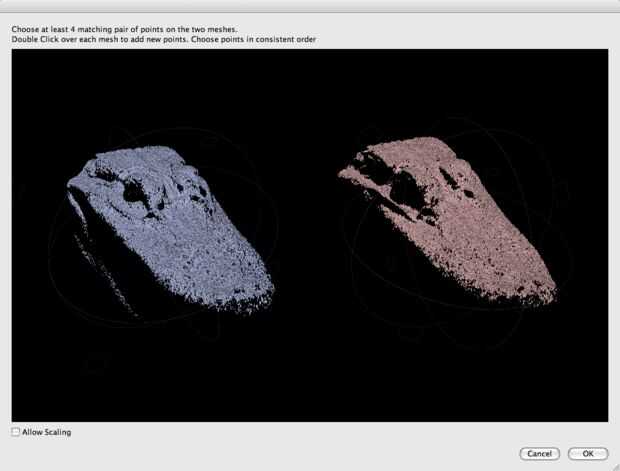

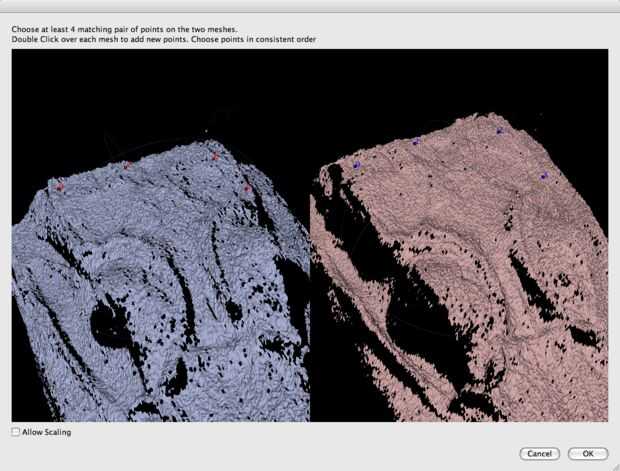

A continuación, elija la segunda malla y haga clic en Pegado de punto base. Esta característica utilizará 4 o más puntos de usuario seleccionado para aproximar la alineación de la segunda malla en relación a la primera. Cuando se abre la ventana de alineación se mostrará la primera malla pegada y la segunda malla, ambos con diferentes colores para ayudar en la selección de punto. Gire ambos modelos alrededor y colóquelos de manera similar. Intente colocar en una posición que se muestra como información mucho superpuesta como puedas. A continuación, elija 4 o más puntos en cada malla. No tienen que ser exactas, pero ser tan preciso como sea posible. Después de seleccionar los puntos, haga clic en Aceptar.

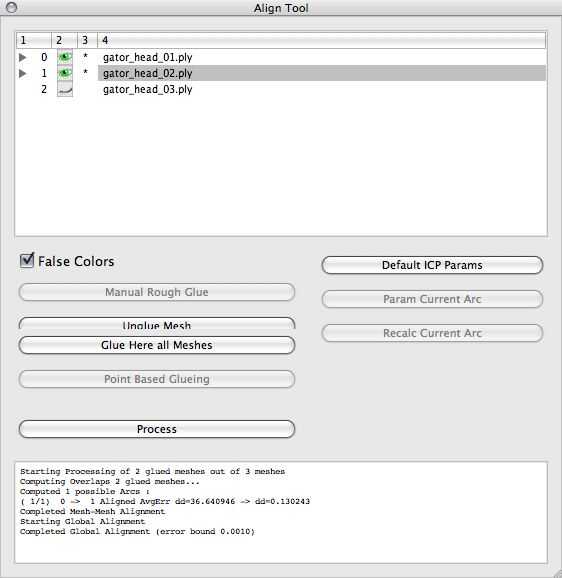

Si los puntos seleccionados fueron cerca, automáticamente deberían alinearse las dos mallas. Otra vez, ellos no será exactas, pero deben estar muy cerca. Si usted está satisfecho con la alineación, pulse el botón de proceso para alinearlos con aún más precisión y encolarlas.
