Utilizando Meshlab para limpiar y montar datos de escaneo láser (7 / 8 paso)

Paso 7: Suavizado de malla y reconstrucción

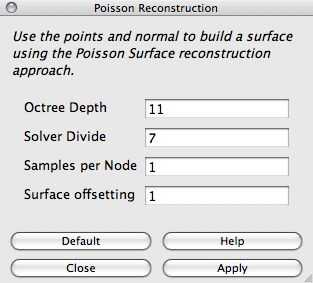

Para crear una malla suavizada, haga clic en filtros/Remeshing, simplificación y reconstrucción/reconstrucción de Poisson. Se abrirá una ventana emergente con varias opciones. Los valores que han dado los mejores resultados hasta el momento una y profundidad del Octree - 11, Solver Divide - 7, muestra por nodo - 1 y la superficie de compensación - 1, pero usted puede encontrar que diferentes configuraciones proporcionan mejores resultados. Haga clic en aplicar y dejar que el proceso siga su curso.

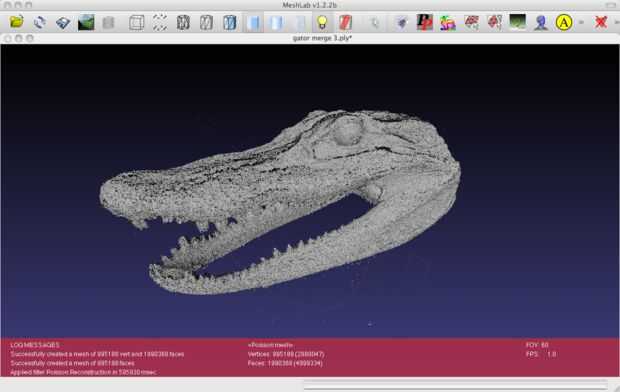

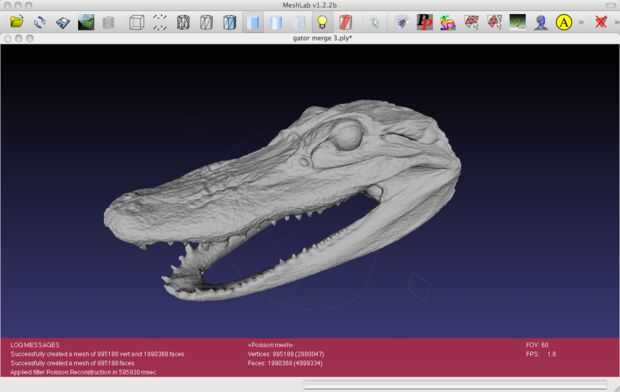

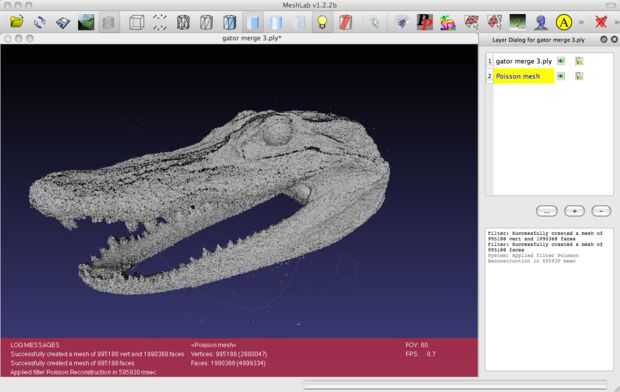

Puede tardar un rato dependiendo de la velocidad del ordenador y del tamaño del archivo de malla. Una vez que el proceso haya terminado, haga clic en el icono del Diálogo de capas y ocultar el archivo original de la malla. Si no haces esto, puede parecer que el proceso ha fracasado. La nueva malla será hermética, lo que significa que no hay ningunos agujeros en la malla y se puede exportar para prototipado rápido.

Meshlab es capaz de exportar la malla estanca en una variedad de formatos de archivo como. STL. OBJ. CAPAS,. 3ds y. U3D entre otros. Esto es una gran herramienta para convertir tu malla en un formato que puede importar a un programa de modelado 3D como 3D Studio Max, 3D, Blender de silos o para integrar su archivo. Archivo PDF con Adobe Acrobat 9.
