Paso 1: Analizar el circuito

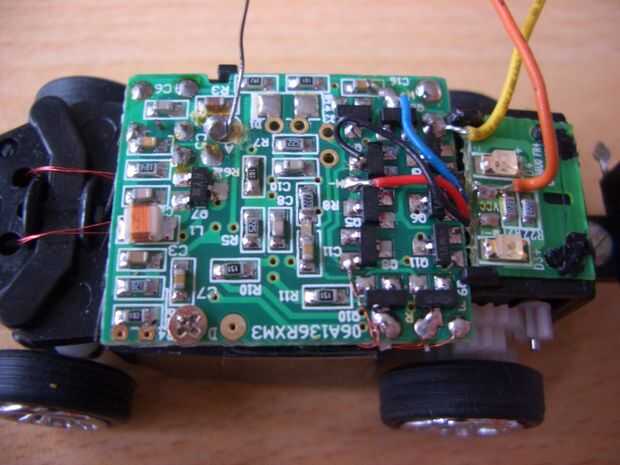

El receptor es más complejo. Necesito algunas salidas de conmutación. La parte más fácil son las dos bobinas que cambian la dirección que conduce. Hilos finos de cobre se sueldan a la placa y llevan a las bobinas. Los dos transistores que cambiar las bobinas llevan el código SMD 1 P. Buscando por internet me enteré que estos transistores son NPN del tipo MMBT2222A. Pensando en circuitos de conmutación estándar supuse que los transistores están conectados a tierra con las conexiones del emisor y que las bobinas están conectadas directamente a VCC. Alguna medida en el PCB confirmó que. Lo único que hacer es conectar unos LED a las salidas de conmutación.

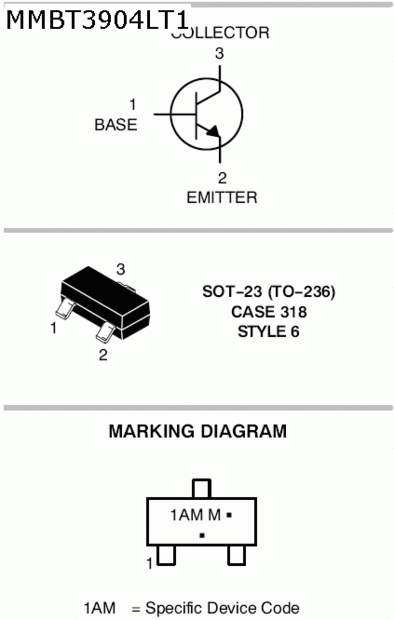

Haciendo más ingeniería inversa descubrió que los transistores marcados 1:00 son MMBT3904L. Estos transistores están conectados por medio de resistencias al receptor ic (BA97). Los transistores son NPN, pero las conexiones del emisor no están conectadas directamente a tierra. Decidí simplemente quitar el resto de los transistores y utilizan la 1:00 como las salidas de conmutación.
