Utilizando Servos con Arduino hecho fácil! (2 / 3 paso)

Paso 2: Cargar el programa y conectar el servo

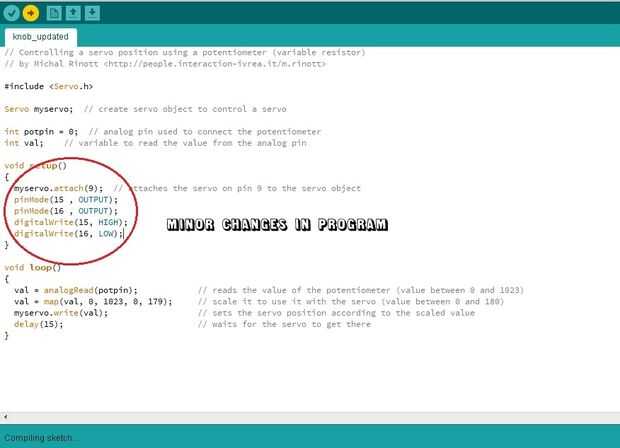

He hecho algunos cambios menores en el programa:

patillas (1 analógico) de 15 y 16 (2 analógicos) se utilizan como fuente de energía para la Junta del potenciómetro.

El arduino Lee valores del potenciómetro entre 0 y 1023

" val = analogRead(potpin);"

Entonces convierte o "mapas" de los valores de 0-1023 a 0-179 (en grados)

" val = mapa (val, 0, 1023, 0, 179);"

Por último, escribe estos valores en el servo.

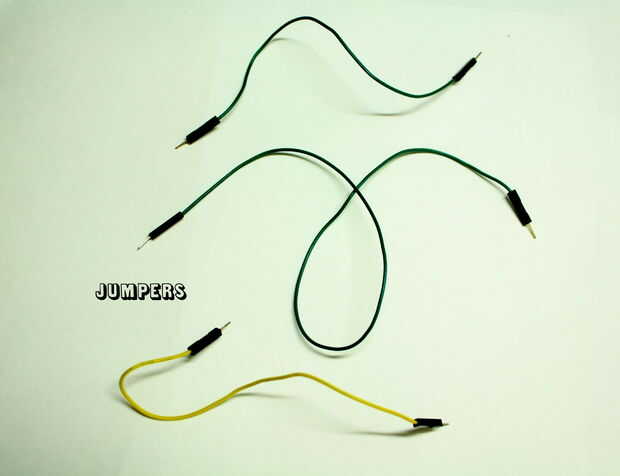

CONEXIONES:

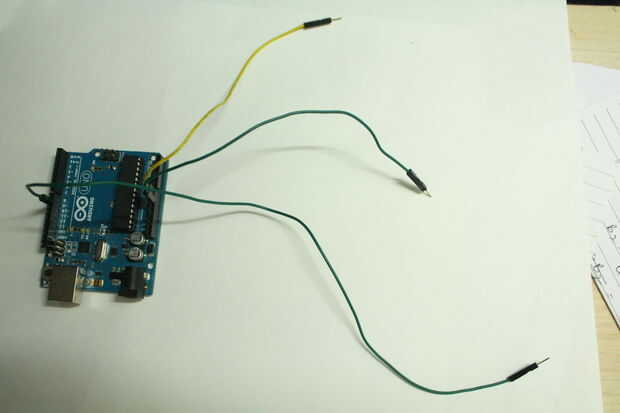

1. conectar el potenciómetro a arduino (como se mencionó anteriormente)

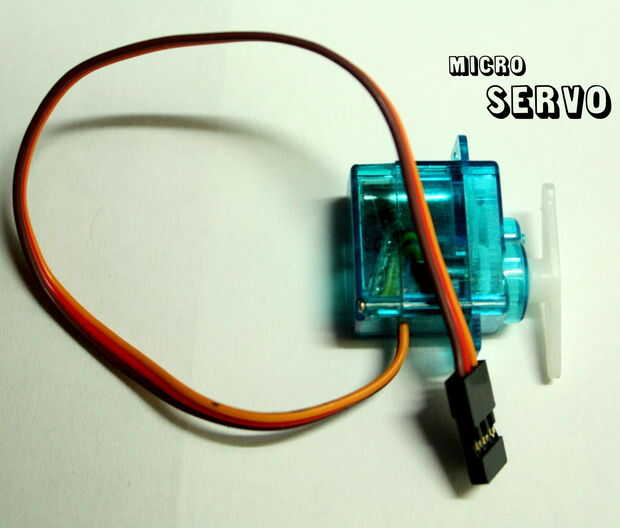

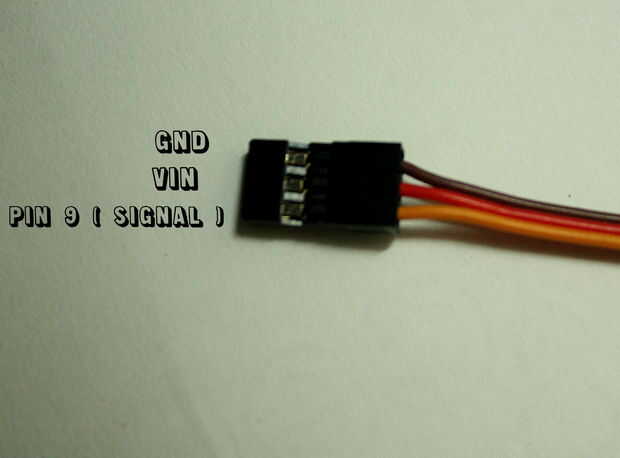

2. Coloque el perno de la señal de color amarillo/naranja de servo a pin 9 del arduino.

3. Conecte el cable rojo a VIN pin * y el marrón a la tierra.

4. tomar el poder desde el USB.

5. subir el bosquejo conectado a arduino.

Si se utiliza fuente de energía externa (que no sea USB) entonces primero convertir el voltaje a 5v.

>> algunos consejos importantes
