Utilizando Servos (6 / 7 paso)

Paso 6: Usando un 555 y un potenciómetro

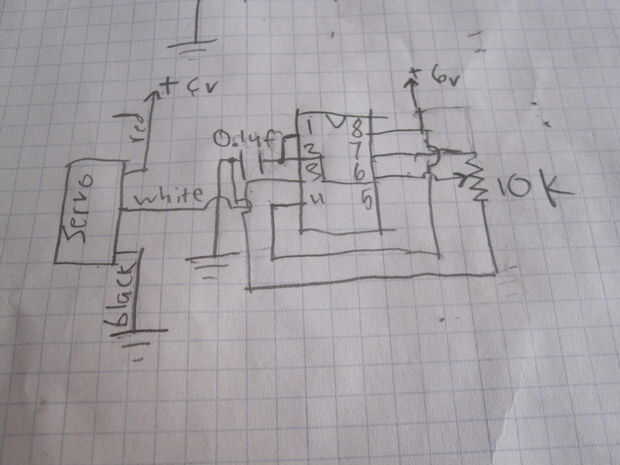

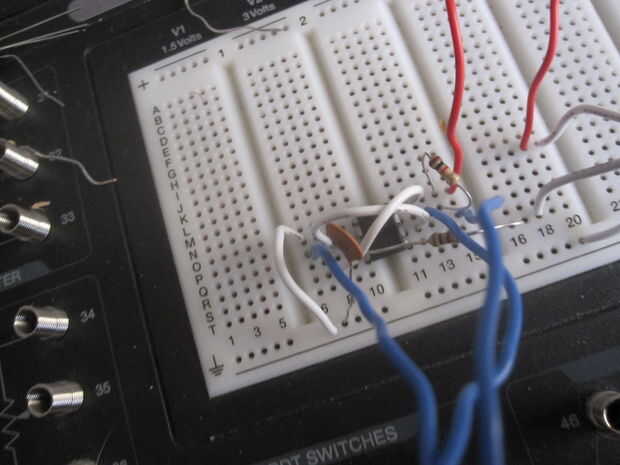

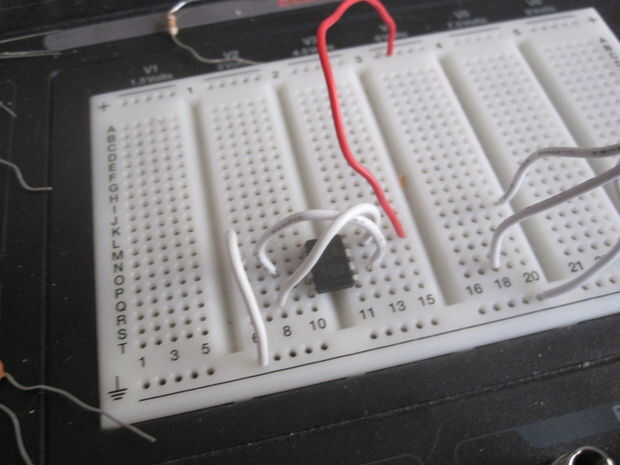

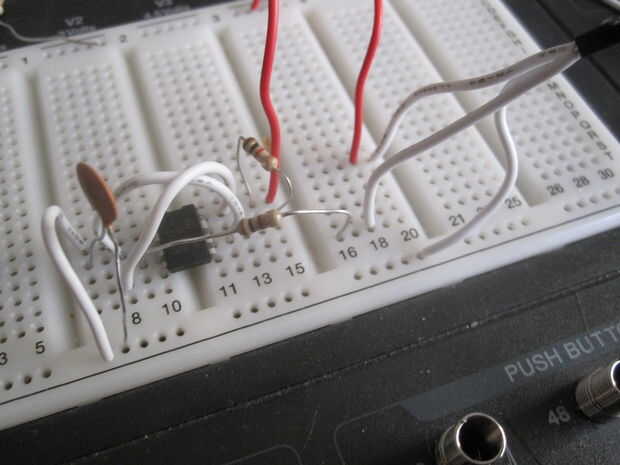

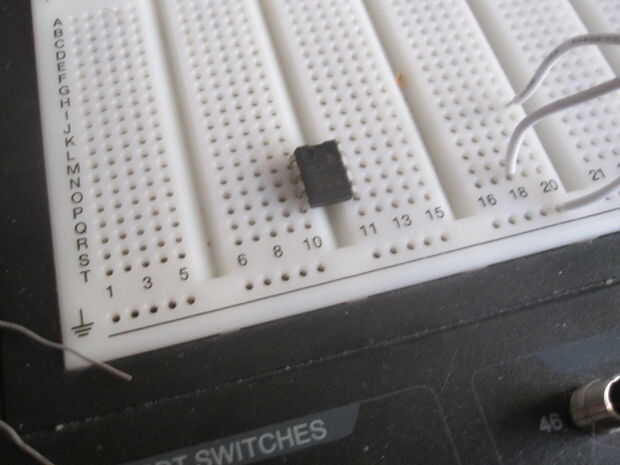

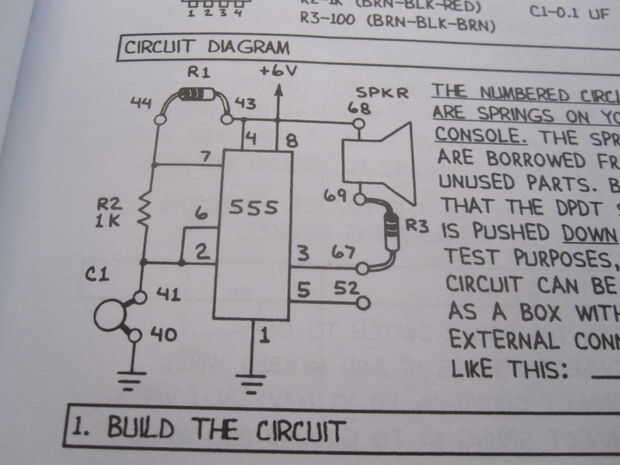

este es un circuito simple utilizando un 555 para controlar el servo con un potenciometro. El circuito fue significado originalmente como un generador de tono, pero con algunas modificaciones simples se convirtió en un probador de servos. Siga el esquema y debería funcionar, pero si tienes alguna duda o problema, deja un comentario y trataré de ayudarle.»

para hacer este circuito que vas a necesitar:
-un 555 temporizador
-un capacitor de disco de cerámica de.1 μF
-resistencia 1 k
-una resistencia de 100 ohm
-potenciómetro un 100 k
-un montón de cables de puente
