Utilizando Servos (7 / 7 paso)

Paso 7: usando un 555 y botones de presión

me gusta este 555 circuito más el uno que utiliza el bote. los actos de la serva menos espástico y es más fácil de controlar. Al golpear un botón servo irá sabio del reloj y al golpear el botón irá reloj contrario sabio.

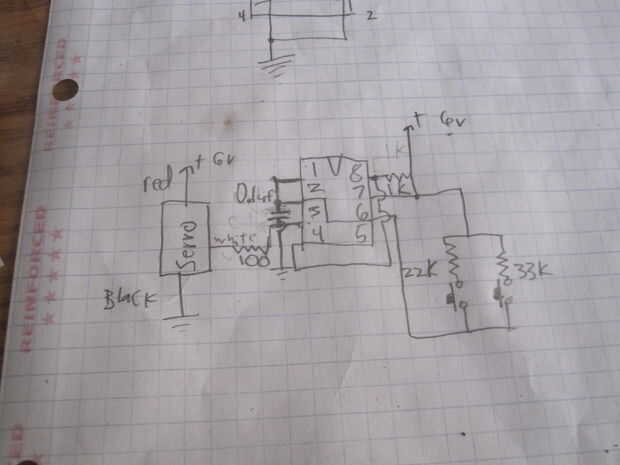

para este circuito vas a necesitar:
-un 555 temporizador
-un condensador μF.1
-resistencia 1 k
-resistencia dos de 100 ohm
-resistencia una 33 k
-dos botones

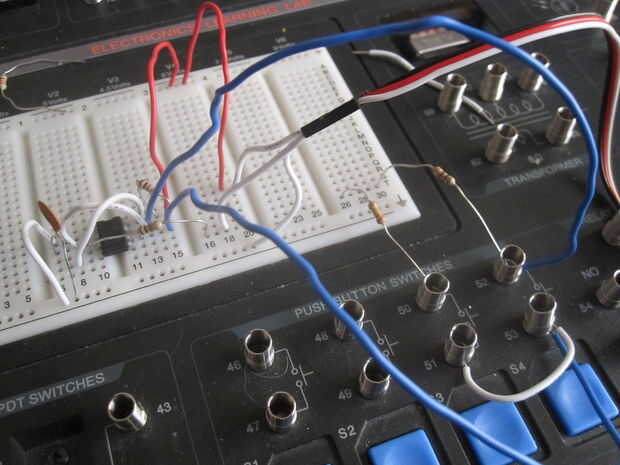

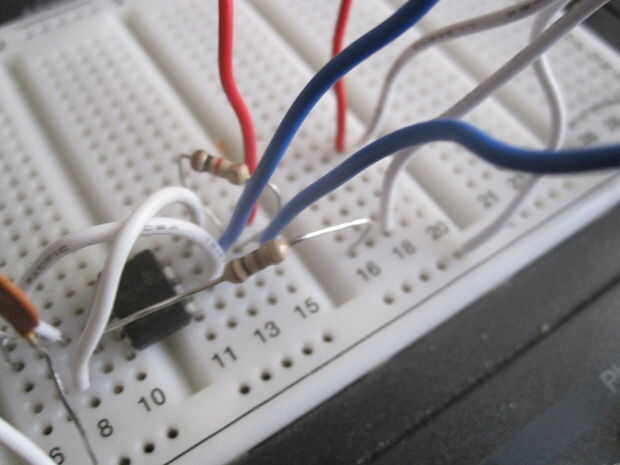

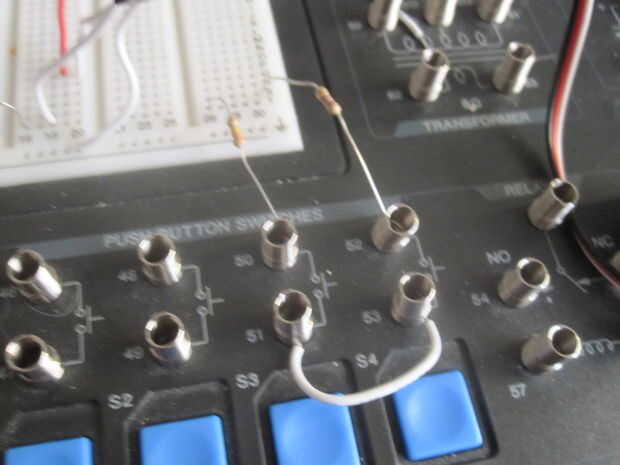

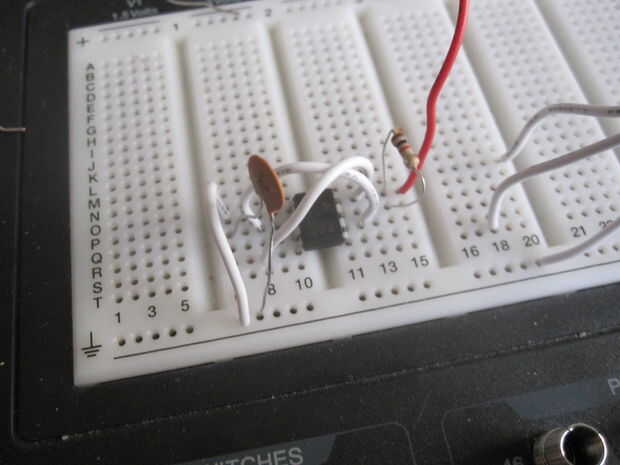

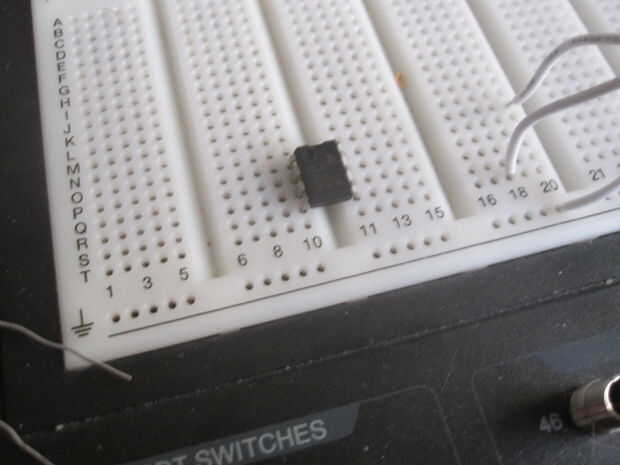

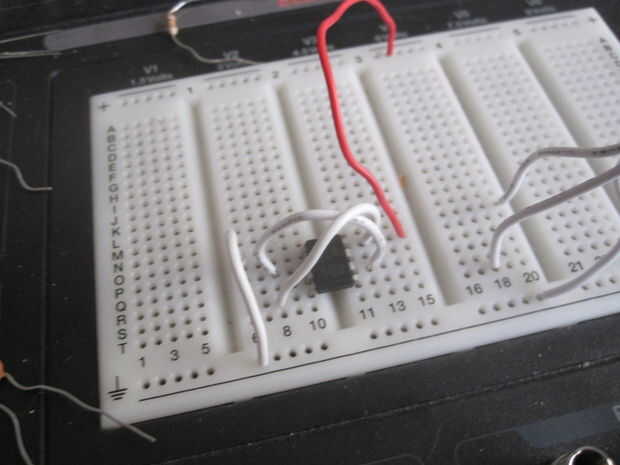

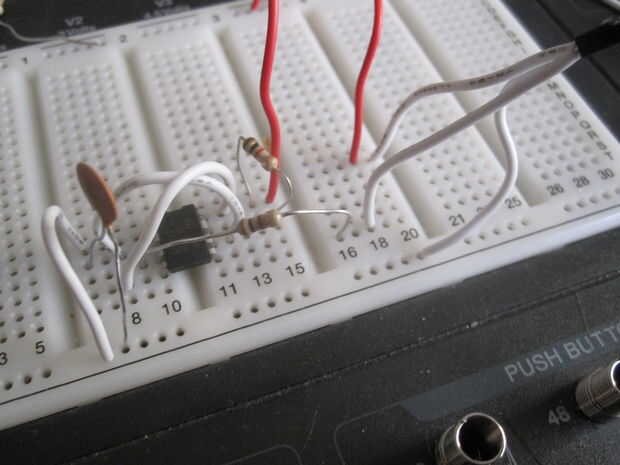

construir el circuito del paso anterior acepta no agregue la olla, añadir los botones de presión y resistencias en su lugar.
