Paso 1: 74HC595 - registro de desplazamiento
Esta es una descripción formal del 74HC595 que usted puede encontrar en la hoja de datos:
"Los dispositivos 74HC595 contienen una 8-bit, en serie, paralelo-hacia fuera que alimenta a un registro de almacenamiento de tipo D de 8 bits".
Es muy popular para aplicaciones en pantallas de LED, pero mi intención aquí es hablar sólo de su límite de consumo de corriente y no toda su funcionalidad.

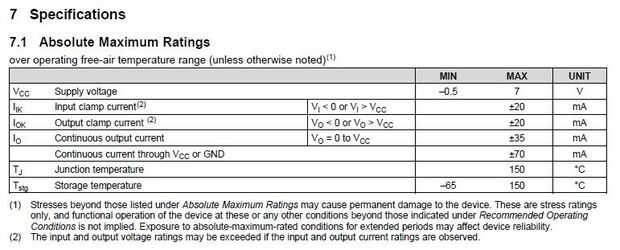

Veamos las especificaciones indicadas en la hoja de datos relacionadas con Calificaciones máximas:
- IO (corriente continua) = 35 mA
- IO (corriente continua a través de Vcc o GND) = 70 mA
- Unidad de salida en 5V = 6 mA
Lo que esto significa:
- Si tienes 2 de salida con 35 mA de carga, se olvide de utilizar las restantes 6 salidas porque ya están utilizando el límite de 70 mA de dispositivo.
- La máxima para cada puerto es 8.75 mA y la recomendación a 5V es de 6 mA.
Dentro de estas condiciones si se aplica un LED por cada puerto de salida, probablemente usted irá más allá de estos límites.
En este caso, un LED rojo estándar tiene un consumo de 10 mA, lo que significa 80 mA en total cuando 8 de ellos son simultaneouslly usado en el proyecto.
Seguro que usted puede poner una resistencia para limitar en 6 mA pero certaily que no le gusta el resultado de brillo de cada LED.
OK, ahora estás pensando ya había vistos docenas de proyectos (incluyendo libros) que sólo tiene que utilizar el cambio inscribirse en coche directely algún componente.
Confieso que lo hice demasiado en otra situaciones sólo para mantener un diseño más compacto, con menos componentes y con costos más bajos. Tal vez sobreviven debido baja duty cicle.
Pero con un equipo que debe mantener trabajando durante todo el dia durante mucho tiempo, no estoy seguro si será robusto y lo suficientemente confiable en cuanto a su vida de tiempo.
Para estas condiciones necesita utilizar algún dispositivo de interfaz que permite trabajar con corrientes más grandes como veremos en próximos pasos.
