Paso 2: ULN2803 - alto consumo de corriente
El ULN2803 es un matrices de transistor Darlington que pueden ser carga 500 mA en una sola salida decon tensión hasta 50 V.
Existen muchas aplicaciones para ello como solenoides, relés, controladores de pantalla LED, lámparas, carga inductiva como motores pequeños.

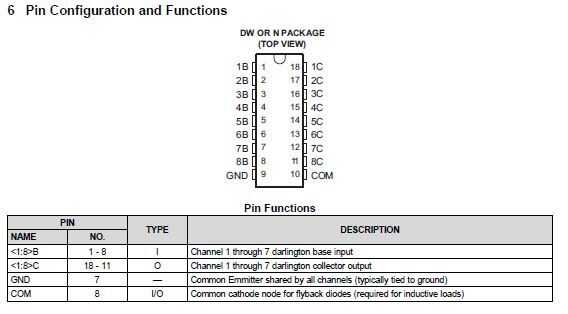

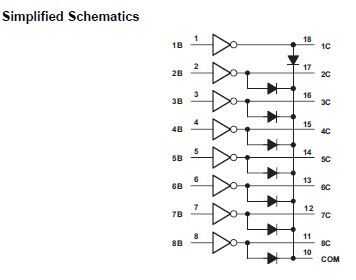

Tenga en cuenta que en las imágenes del esquema simplificado y en configuración de pines sólo encontrará la tierra pero ninguno pin Vs.
En la primera vista es extraño porque esperamos ver los pines!
De hecho no necesita ningún pin Vs específico porque ULN2803 se utiliza como un desagüe para la corriente.
Cuando se aplica una señal en un puerto de entrada, el puerto de salida correspondiente podrá drenar la corriente de una fuente positiva.
Puedes ver un ejemplo de en el esquema que se muestra en la imagen adjunta.

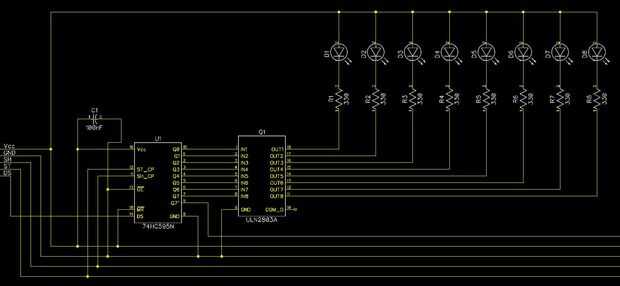

Mirada que LEDs están conectados en configuración de ánodo común y el ULN2803 se utiliza para drenar la corriente en sus puertos de salida de acuerdo con las señales de entrada impulsadas por 74HC595.
En este caso puede drenar hasta 500 mA en cada salida de puerto y teniendo el 74HC595 en condiciones de trabajo seguras.
