Utilizando un ACS712 y Arduino para detectar límites de actuador (2 / 6 paso)

Paso 2: Elctronico para arriba!

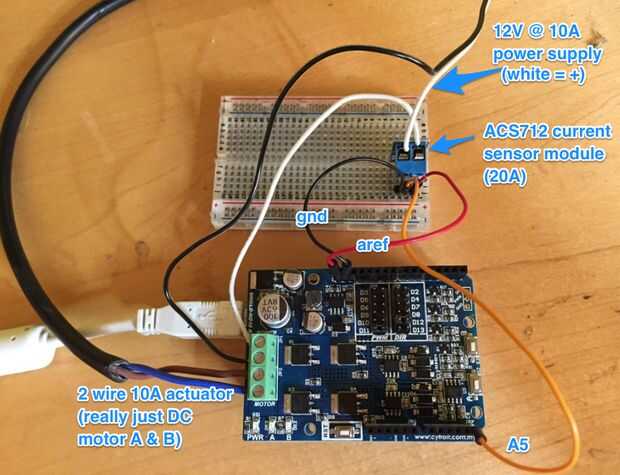

¿Creo que la imagen un poco lo dice todo?

Tenga en cuenta que la línea positiva de la energía fuente atraviesa el ACS712 de izquierda a derecha cuando se mira en la parte delantera del módulo. Si usted invierte el flujo, verá un valor con el equivalente de entrada análogo a no tener nada conectado al pin.
