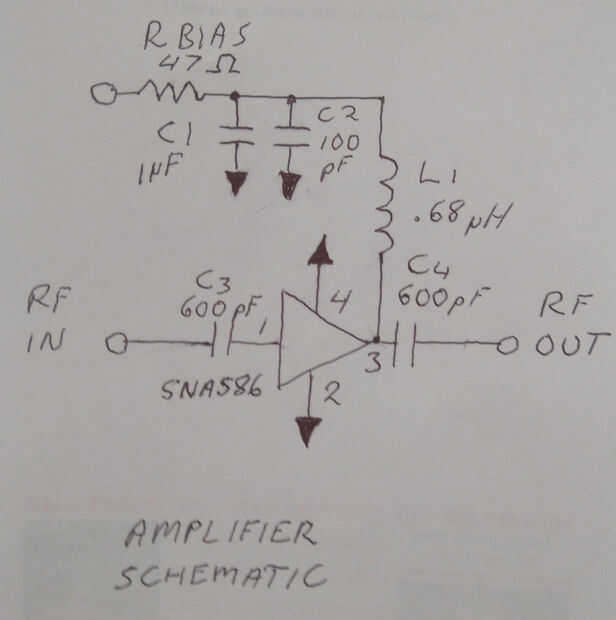

Paso 1: Diagrama esquemático con los valores apropiados para 50 MHz.
Tenga en cuenta que el recinto negro debe todos ser atado juntos, idealmente en un plano de tierra pero yo solo estaba experimentando y queria ver si funcionaría el SNA-586 puesto encendido un perfboard con motivos soldados junto con el alambre. Incluso a 50 MHz, todos los conductores deben ser lo cortos para reducir al mínimo las inductancias callejeros! Encontré que en vez de 3 disociación condensadores, 1 uF, 1000 pF y pF 100, he podido salir con la que cae el condensador de 1000 pF.
