¿Utilizando un comparador coaxial para encontrar el centro de un círculo (5 / 5 paso)

Paso 5: Apasiona el molino

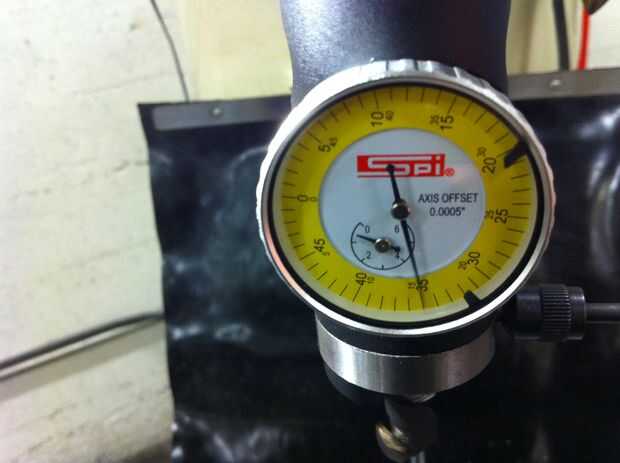

Las vueltas de la primera pareja Asegúrese de que la bola en la punta del indicador está haciendo buen contacto todo el camino alrededor de la superficie de cero.  Si es buena vamos a echar un vistazo en el dial.  Diapositivas de la escala del dial/vueltas para fijar el centro del juego en 0.  Puede mover esto y ajustarlo hasta que es perfecto o sólo tiene que utilizar un número diferente para la referencia.  El dial del indicador lee en incrementos de 0,001" y tiene una esfera más pequeña que lee hasta 0.0005".  La forma más fácil de comenzar es elegir un eje, vamos a comenzar con Y primero.  Que desea mover Y una forma un poco a ver lo que hace el indicador.  Si el juego es cada vez más grande va al revés.  Ahora moverlo en la dirección opuesta.  Debería ver juego de la aguja del indicador cada vez más pequeñas.  Continuará cada vez más pequeñas hasta que en algún momento parará y luego volver más grande.  Esto es donde dejas.  Una vez que comienza a conseguir más grande otra vez traer al límite y mover el eje X.  Continuar con el eje X, exactamente como hiciste con el Y hasta que su juego es muy nominal.  Ahora vuelve entre Y y X para hacer los últimos ajustes hasta que el juego está dentro de la tolerancia deseada.  Su eje X e Y en el DRO de cero y se fijan!

El indicador de Co-Axial se mantiene en la cerradura de la máquina para arriba en TechShop, pídale a un miembro del personal y con mucho gusto se agarra para usted!
