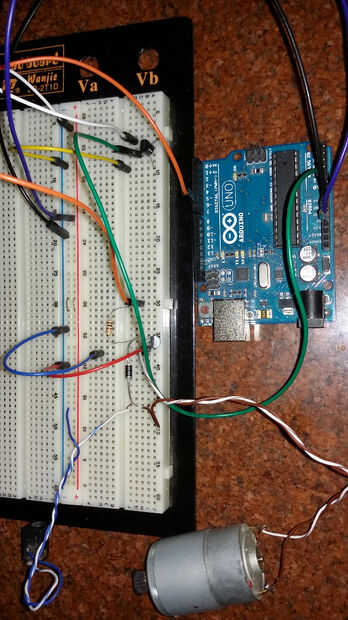

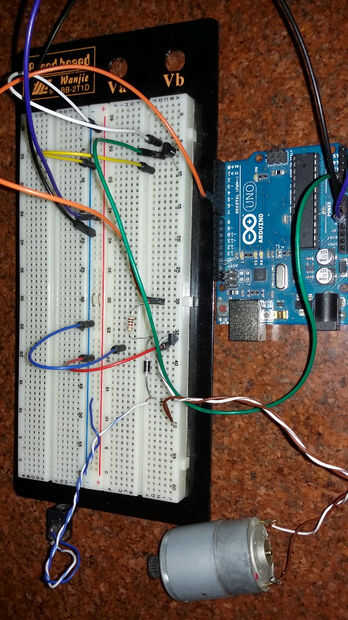

Paso 1: Conecting todos junto
Esquema
•usando el NPN transistor BC547 aquí como un buffer para aislar el primer circuito que es la conexión con arduino y el otro con el ventilador.
•con una Unión PN invertido paralelo al ventilador para prevenir movimiento corriente en la dirección opuesta y hacer daño al kit arduino.
•con un pin PWM es modular la señal dada del ventilador con respecto a la temperatura leída y utilizando la función de mapa para controlar la velocidad del ventilador.
•es importante poner en consideración que el voltaje de entrada para el sensor de temperatura es de 5v de arduino y el voltaje de 12 voltios para el motor o el ventilador debe ser de una fuente de voltaje externo, en este caso recopilamos todos lo GND junto tiempo el GND del arduino y la fuente de tensión externa.
