Paso 3: ¿Qué está pasando aquí?!
Podría escribir una larga y, probablemente, un ensayo muy aburrido en lo que está sucediendo en este circuito así que lo corte a la persecución.
La forma de que este circuito está configurado pone el temporizador 555 en modo astable (básicamente una elegante manera de decir están conectados los pines 2 y 6). Modo astable provoca que el temporizador 555 producir una corriente de pulsos como su forma de gancho hasta una potencia de la fuente. Muchos otros proyectos de 555 temporizador tienen el chip en modo astable, la mayoría de los cuales se utilizan para crear sonidos y patrones de luz cuando se utiliza con otros chips IC.
Pines 2 y 6 están conectados para que el circuito actúa como un oscilador. Condensador C1 se carga a través de dos resistencias en serie (R2 y R3). Sin embargo, C1 descargas sólo a través de la resistencia R3. Que significa que C1 se carga más lentamente de lo que está descargando; haciendo que el LED en más tiempo es. Que puede ser difícil de ver sin la ayuda de un osciloscopio.

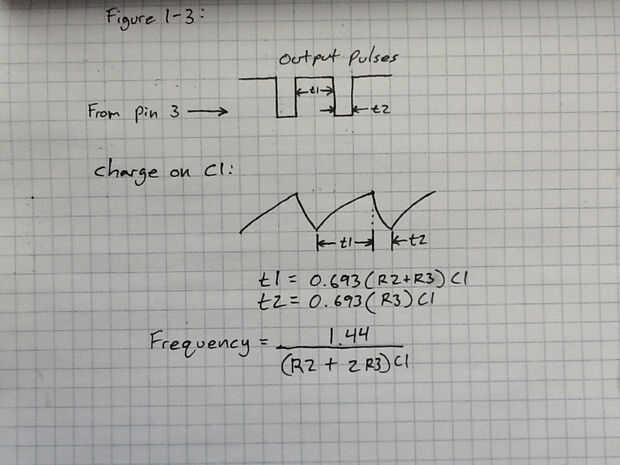

Puede cambiar la frecuencia (que es la velocidad comenzará a parpadear el LED) experimentando con capacitores y resistencias diferentes. Cambiar los valores de R2, R3 y C1 va a cambiar la frecuencia de pulsos de salida que sale del pin 3. Cambiar los valores de R2 y R3 se efecto la duración del ciclo en . Cambiar el valor de R3 sólo voluntad cambió la duración del ciclo de apagado . Puede utilizar la fórmula que se muestra en la figura 1-3 para calcular la frecuencia deseada.
Espero que esto era útil y claro! Déjeme por favor saber si cualquier cosa necesita clarificación y haga clic en siguiente si gustaría ver mi futuro instructables!
