Paso 1: Conexión del PIR a tu Arduino.
En mi caso estoy haciendo uso de 2 diferentes fuentes de energía.

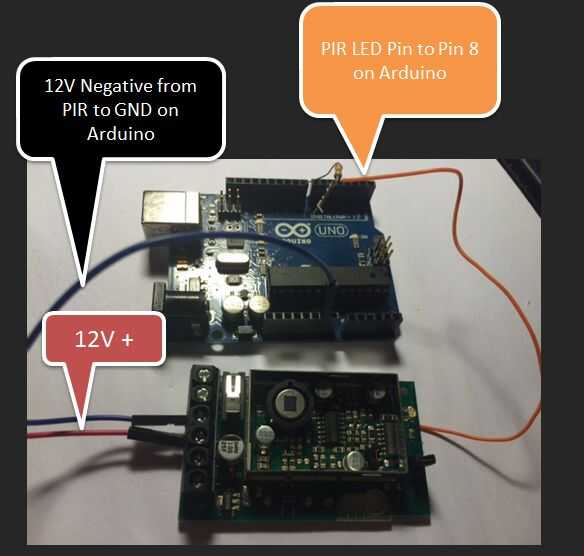

Arduino está conectado a mi PC mediante USB (no se muestra en la imagen) y el PIR está conectado a una fuente de alimentación de 12V.
Esto significa que el Arduino y GND del PIR debe unirse, de lo contrario el Arduino no detectará una entrada de la PIR. (Unirse a la tierra permite la poca cantidad de voltaje desde el PIR para ejecutar a través de la entrada de pin a GND)
Pero que simplemente, es mejor utilizar el mismo poder de fuente que será menos confuso.
Yo básicamente estoy alimentar el arduino y el PIR y luego simplemente conecte el LED en el PIR, con un cable que yo he soldado a la parte posterior del sensor PIR, el LED luego se conecta al PIN 8 en arduino (no olvide colocar que un resistor entre el PIR de LED y 8 de Pin Digital de Arduino)
