Utilizando una matriz de puntos LED con Arduino y Shift Register

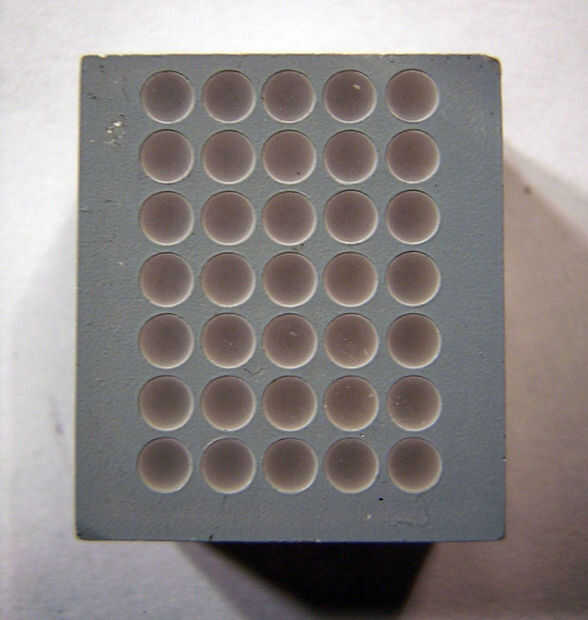

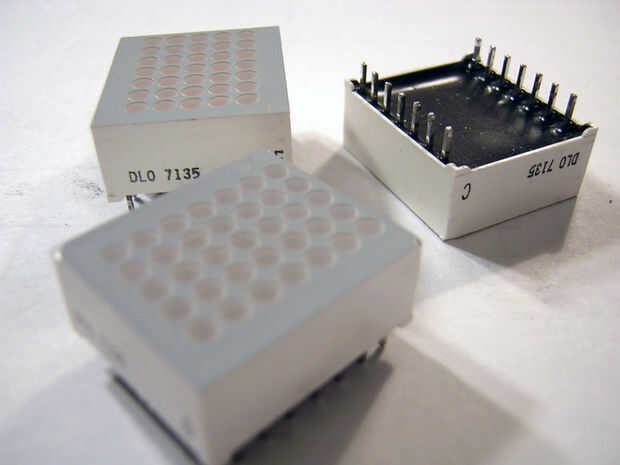

el Siemens DLO7135 Dot matrix LED es una increíble pieza de la optoelectrónica. Ha anunciado como un 5 x 7 Dot Matrix Display inteligente (r) con controlador de memoria de descodificador. Junto a ese recuerdo, tiene una 96 caracteres ASCII exhibición de superiores y minúsculas, un generador de caracteres incorporado y multiplexor, cuatro niveles de intensidad de luz, y todo funciona con 5V.

Eso es mucho para vivir, y en $16 un pop, definitivamente debe. Mientras que el gasto medio del día en mi tienda de electrónica local favorito me encontré con un cubo lleno de estos por $1.50 un pedazo. Salí de la tienda con varios.

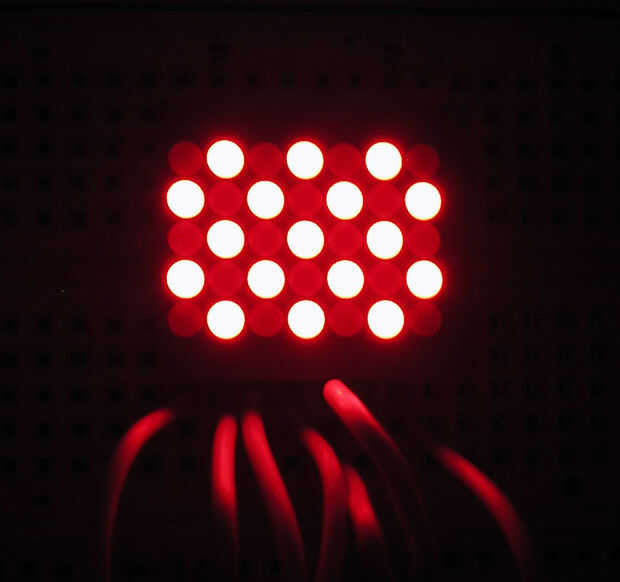

Este instructable le mostrará cómo conectar a estos LED de matriz de puntos y mostrar caracteres utilizando un Arduino basados en AVR. Si has leído alguno de mis anteriores guías, usted puede conseguir la idea de que a menudo estoy a favor de la solución más parsimoniosa, y sería incorrecto, aun cuando caigo por debajo de la meta de vez en cuando. Por lo tanto, también a ir otro paso en este instructable y mostrar cómo se puede reducir el número de puertos de la entrada-salida necesarias para conducir estos grandes, honkin' de matriz de puntos LED.
