Paso 2: Conectar directamente a la pantalla de LED

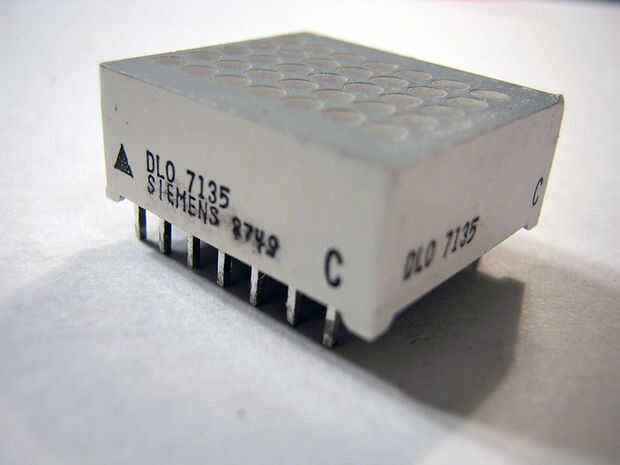

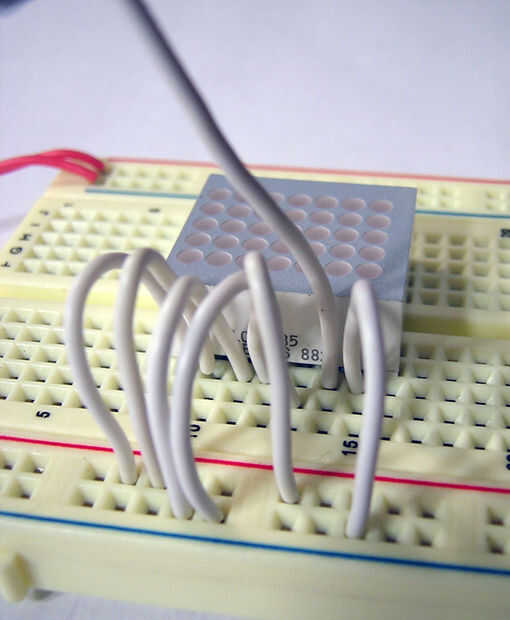

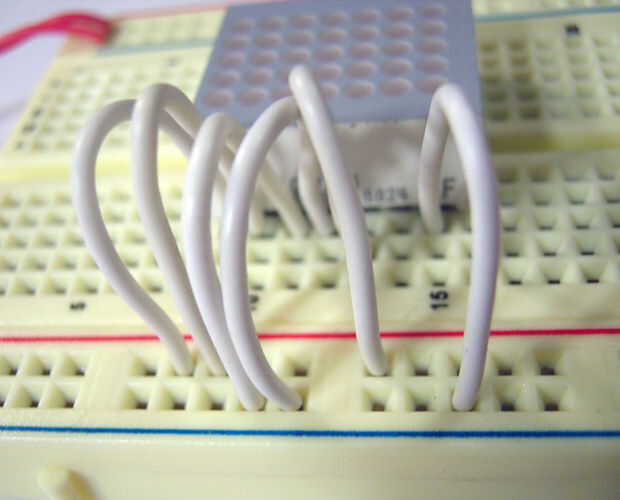

El lado izquierdo
Positivos y negativos
A partir de la parte superior izquierda, conecte Vcc 5V. Tal vez es una buena idea para no tener la placa potencia hasta llegar a todo el lado izquierdo completado; el LED puede ser brillante si está tratando de ver pequeños agujeros para meter en los cables. Conecte la parte inferior izquierda GND a tierra.
Lámpara de prueba, Chip permiten y escribir

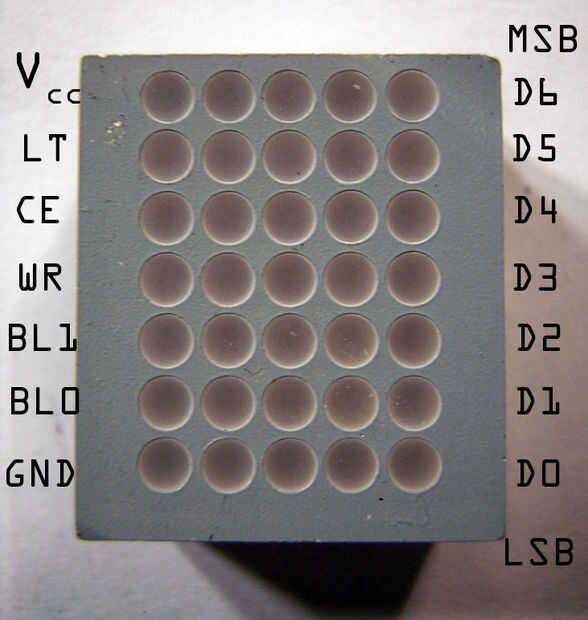

El 2 º y 3 º de la parte superior de la izquierda son lámpara de prueba y activar el Chip. Estos son tanto lógica negativa, lo que significa que se activan cuando están en un 0 lógico en vez de 1. Mi siguiente imagen debe tener barras sobre ellos, pero no anotar para cualquiera de ellos. El pin LT cuando está activado se enciende cada punto en la matriz de punto con brillo 1/7. Es más bien una prueba de pixel, pero lo interesante del pin LT es que no sobrescribir cualquier carácter que se encuentra en la memoria, así que si tienes varios de estos ensartados (tienen un 20 pies de distancia de visión), efecto estroboscópico LT puede que se vea como un cursor. Para asegurarse de que esta desactivado, conectar a 5V.
Las patillas CE y WR también lógica negativa y deben ser habilitado para que este dispositivo inteligente escribir. Usted podría microgestionar estos pines con repuesto puertos de la entrada-salida en el microcontrolador, pero no te molestes aquí. Simplemente conecte a tierra para mantenerlos habilitado.
Niveles de brillo
Hay cuatro niveles de brillo programables de la familia de DLO de LEDs:
- En blanco
- Brillo 1/7
- 1/2 brillo
- Brillo máximo
BL1 alta y baja BL0 es 1/2 brillo. Ambos alto es brillo completo. Seleccione lo que quiera. Otra vez, si tiene puertos de la entrada-salida de sobra y es lo suficientemente importante para usted, esto puede también ser controlado por su Arduino.

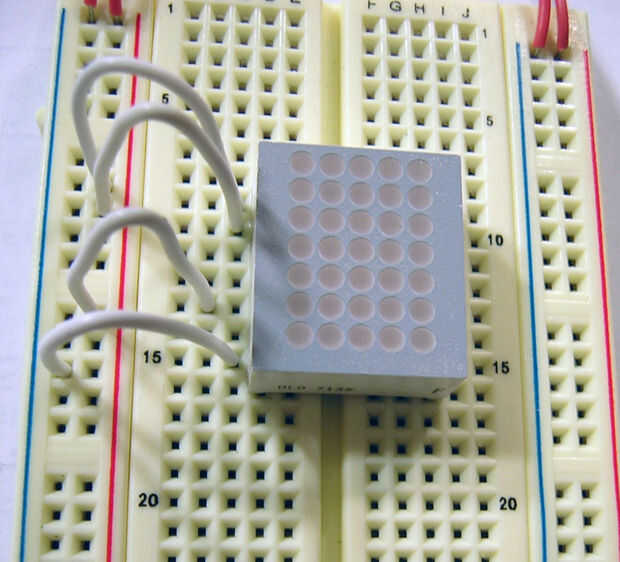

Envuelve el lado izquierdo. Si trae energía a la placa que se debe ver la luz del LED para arriba. Juega con los controles de brillo y la lámpara de prueba para familiarizarse con él, si tienes curiosidad.
El lado derecho

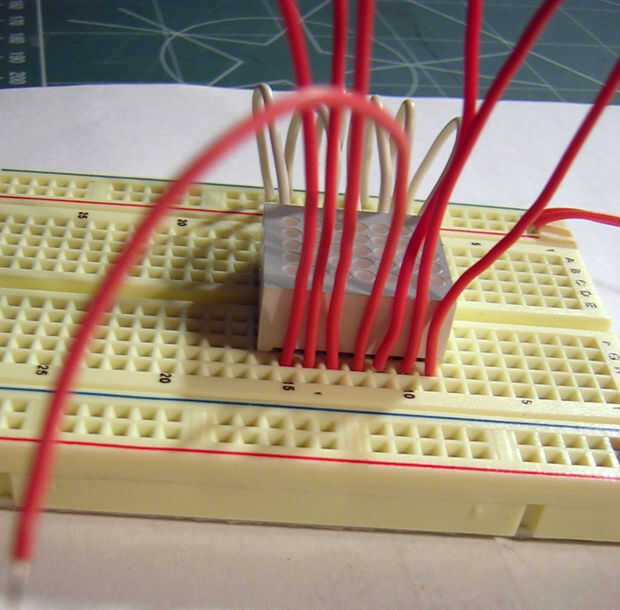

La derecha consiste en enteramente puertos de datos. La parte inferior derecha, pin 8 o D0 para ser precisos, representa el Bit menos significativo en los caracteres de 7 bits. La parte superior derecha, pin 14 o D6 representa el Bit más significativo. Esto le permite saber qué orden a barajar las brocas al escribir en el LED.

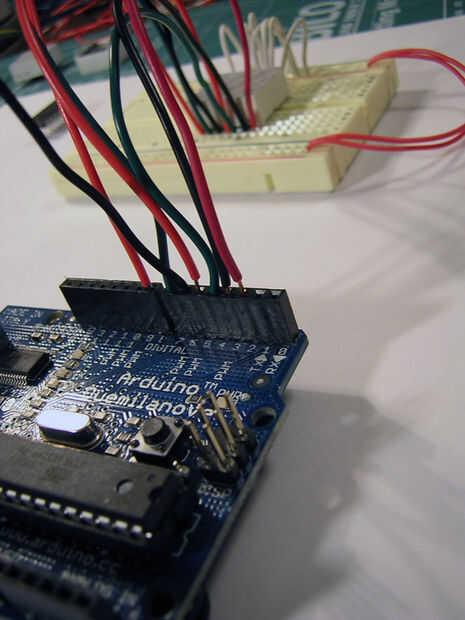

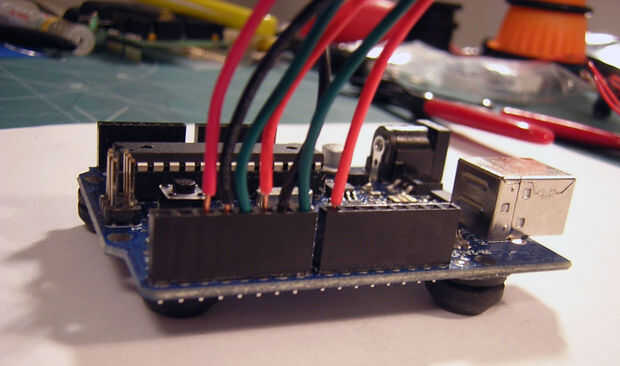

Cuando tengas los puertos de entrada de datos cableados, encontrar siete vaciar puertos digitales de la entrada-salida en su Arduino o AVR y conectarlos. Usted probablemente querrá recordar qué datos puerto de salida de tu AVR va a qué puerto de entrada de datos en el LED.
Ahora usted está listo para empujar algunos datos sobre ese LED smart. ¿Están temblando de emoción todavía? Sé que soy...
