Utilizando una placa Arduino como un ISP vía ICSP cabecera (2 / 2 paso)

Paso 2:

Normalmente el ICSP en las placas arduino se utiliza para programar el chip en ese tablero. Más como un "IN" en contraposición a un "OUT". La razón de que es el pin 5 está conectado al pin de reset en ese chip, y no el reajuste necesario dentro del "Arduino como ISP" bosquejo. Que he de ver "Cómo-a de" que decirle a cortar los rastros y lo vuelva a conectar. Yo no tenía ningún interés en modificar mi tablero permanentemente por lo que me pareció mucho más fácil modificar el cable.

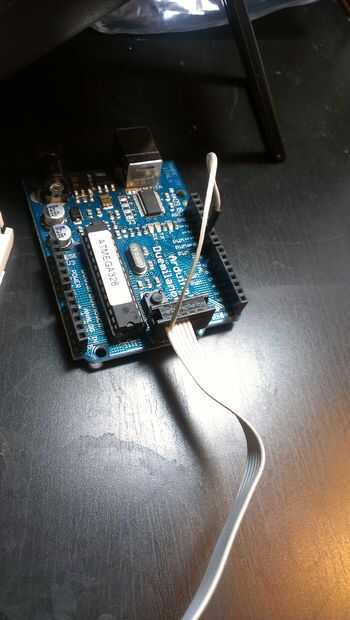

mediante un cable de 8 pines podrido me retire el cable anterior y cortar 6 alambres de un cable de cinta IDE viejo. Después de eso tiró el cable 5 desde el cable de cinta hizo unas 3 pulgadas de largo y no se ponerlo en conectar para el encabezado.

He perforado los otros cables y cortarlos al ras. Puse un poco de pegamento en ambos lados del cable de cinta para tratar de evitar de partir por el cable más. en el extremo de la patilla de reset (5 cables) puse un conector macho en él por lo que encajaría en la clavija hembra 10 para la programación.

Ahora todo lo que necesito hacer al programa (o quemar el cargador de arranque) en realidad cualquier AVR que tengo un gestor de arranque para fijar esto para el ICSP en la Junta auxiliar y luego el otro extremo a mi placa arduino principal y cable de 10 pines para restablece. Soy capaz de usar la acción "Arduino como ISP" sketch con no mods a los tableros o el bosquejo.
