Utilizar cualquier arduino IR remoto con su (2 / 4 paso)

Paso 2: Construir el circuito

Las piezas que se necesita
Sensor IR (tengo la mía de un reproductor de DVD no deseado).
condensador de 100uF.
Resistencia para llevar la tensión a un nivel adecuado para su sensor de infrarrojos si es necesario.
Protoboard.
Cables de puente.
Cualquier placa de Arduino.
El circuito

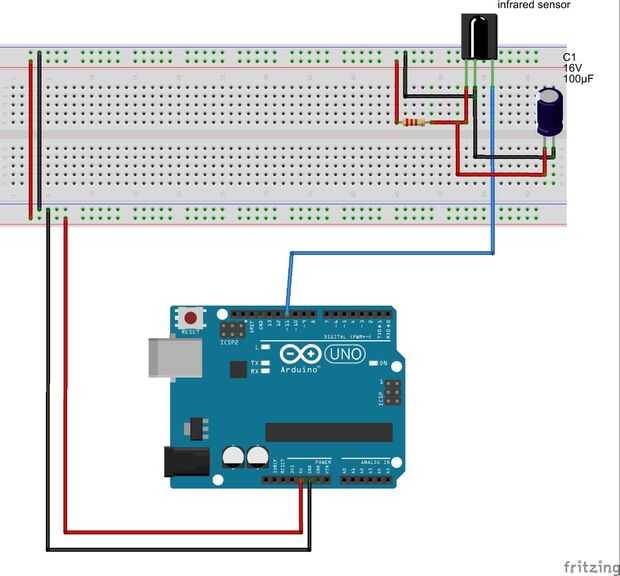

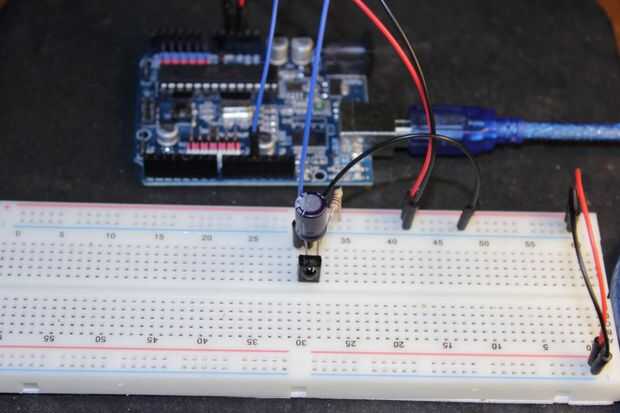

Los dos cuadros por encima de mostrar el circuito simple tendrá que construir, la configuración de pines de su sensor de infrarrojos puede ser diferente así que por favor, ver la hoja de datos y modificar la construcción, según sea necesario...
