Paso 4: Hacer que los cables (final de arduino)

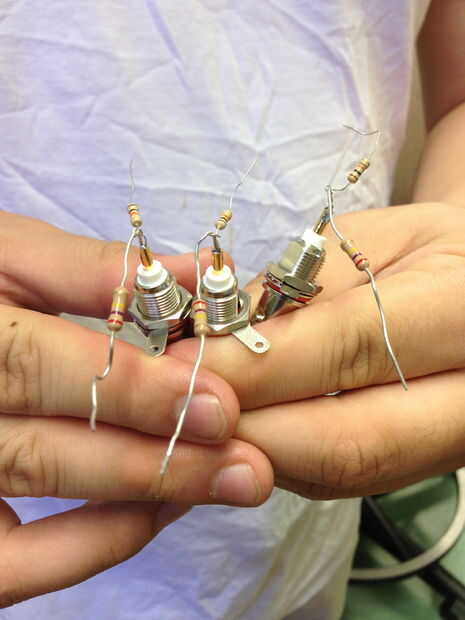

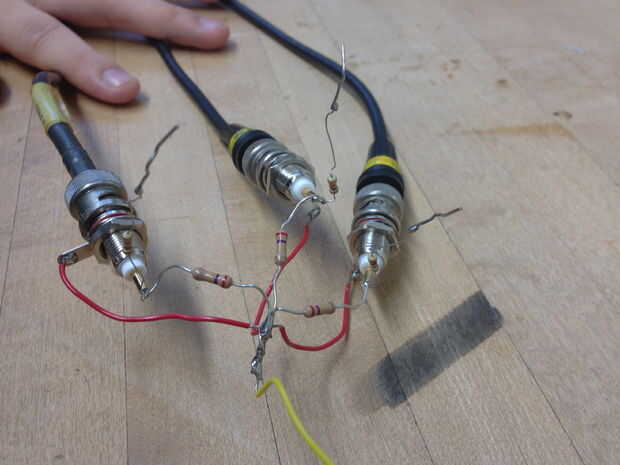

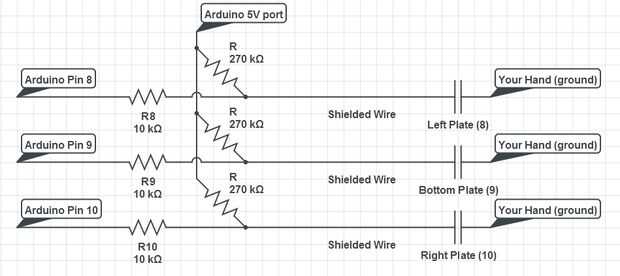

Conecte los tres extremos de las resistencias de 270 k. Llamamos esto "Conexión A" para mayor claridad. La soldadura de los cables de la ficha que se pega del conector BNC (conecta con el escudo y se etiqueta como "ficha" en la segunda foto en este paso) a la conexión A. El blindaje actúa como una jaula de Faraday, bloqueando los campos eléctricos de exterior y manteniendo el hilo de formar parte del condensador y la reducción de la sensibilidad de su circuito.

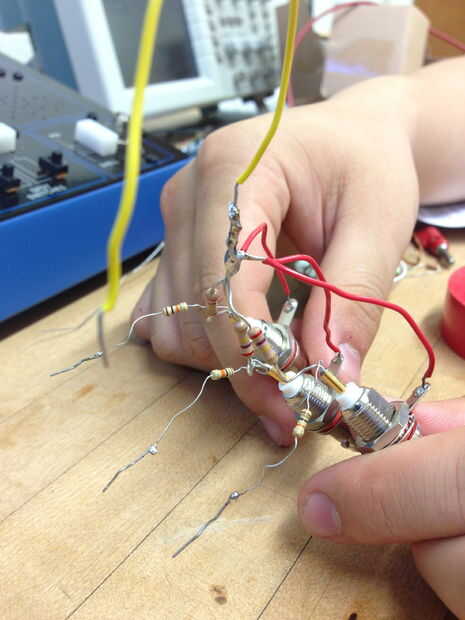

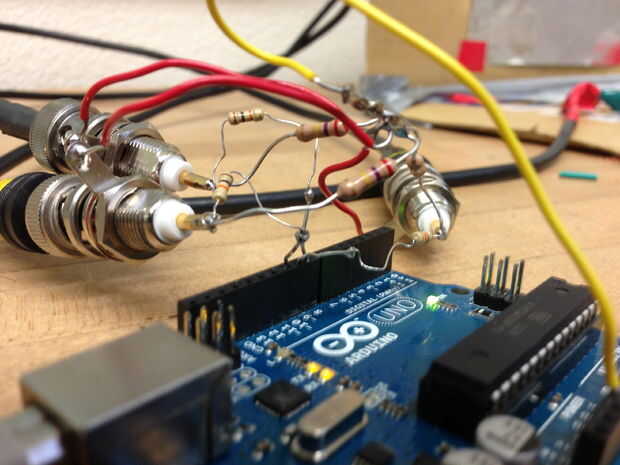

Por último, soldar un cable para conexión A, dejando el otro extremo disponible para conectarse a "5V" en el arduino. El 10k resistencias va a ser conectadas en los pernos digitales 8, 9 y 10.
Nota: Es muy importante evitar que estos cables y resistencias tocan para que las señales de diversas placas interfieran entre sí. Quizá quieras buscar en separación con cinta aislante o encogimiento del abrigo del tubo o algo por el estilo.
