Utilizar puerto de juegos de Sidewinder de 15 pines a través del puerto paralelo (2 / 4 paso)

Paso 2:

Coloque el Sidewinder boca abajo y ábrala.  Usted encontrará dentro de una PCB con dos pequeños para los botones de la parte inferior.  Cuando le da la vuelta el PCB sobre el también encuentra un blanco "mat" de trocitos de metal circular; Estos son los botones.  Cada vez que se pulsa un botón el metal viene como un pistón y completa un circuito en la placa entre el botón presionado y la tierra.  Realizar una conexión entre cada botón trace y tierra, luego conectar a los equivalentes en el controlador de PS1 nos permite utilizar la PS1 como intermediario para obtener el uso de la Sidewinder en XP.

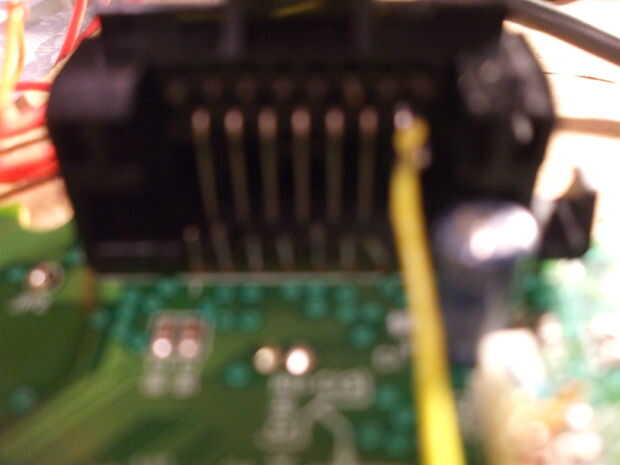

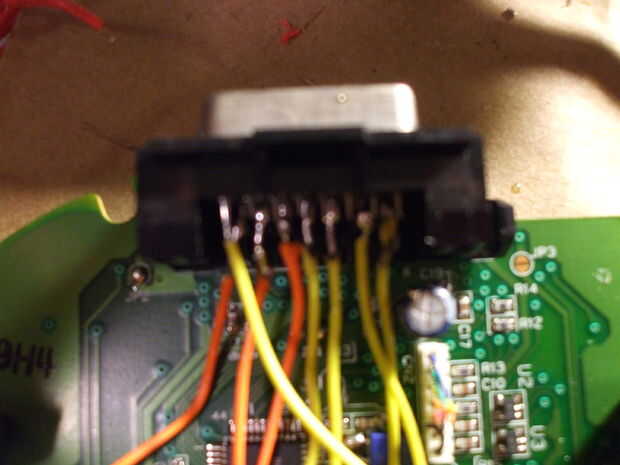

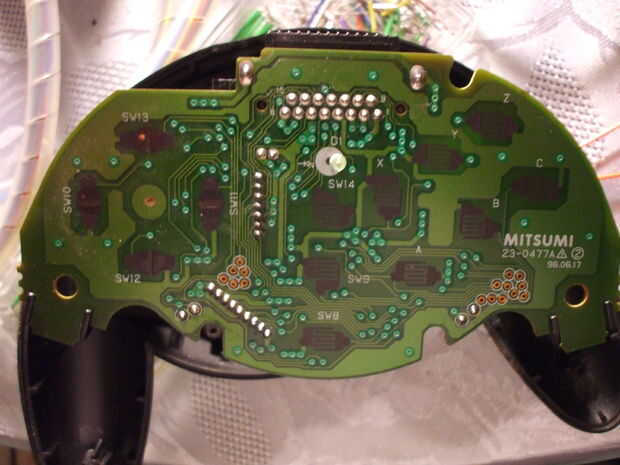

Por suerte para nosotros Microsoft ha incluido soldadura puertos para poder acceder fácilmente a cada botón. En el PCB, hacia abajo a la izquierda y la derecha notará unos "agujeros" con las letras al lado de ellos; corresponden a los botones en el teclado.  Se terminan de pasar los cables desde cada puerto de soldadura al interno DB-15 para que no tengamos que cortar el PCB innecesariamente.  Tomar a algunos diques y corte las piezas verticales en la fila superior de DB-15, exponiendo ambas filas.  Mida la longitud de alambre y dejar cierta holgura para que la cáscara se puede cerrar cuando vuelve a montar; luego de la soldadura entre las almohadillas de soldadura y cada pin DB-15.  He encontrado que poner 22 medidor de cobre sólido a través de los agujeros, luego aplicar algunos flux y soldadura hizo una buena conexión. Sin embargo, hacer todo lo posible para no quitar los cables una vez están fijados, ni forzar los cables a través de (uso de un más pequeño calibre o no estañar los cables primero). Otra cosa puede extraer la almohadilla metal y pierden su conexión.

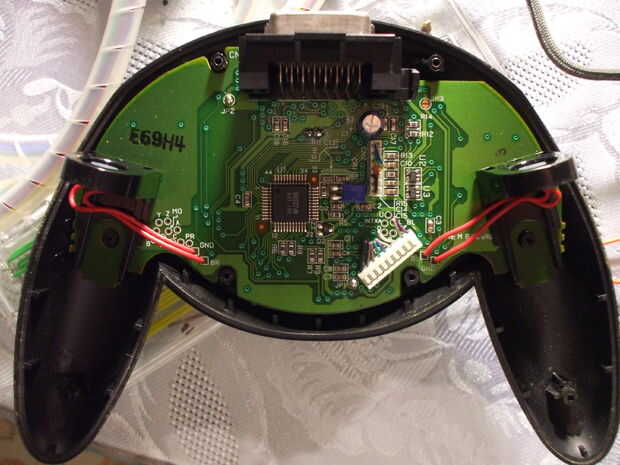

BL y BR corresponden a los botones de la parte inferior izquierda y derecha, respectivamente. Hay puertos de éstos hacia los lados del controlador de todos modos acabo de vuelta pelado los cables un poco y soldar directamente a ellos.  Lo mismo para la tierra.  Puede obtener hasta 14 botones de la DB-15, y tendrá que salir el último de ellos para la tierra.  Cualquier orden lo que se acuerde!

Mientras estás dentro del pad, puede cortar el los cables provenientes de la médula si quieres espacio de trabajo extra y no planea usar la almohadilla a través de un puerto nunca más.

Si quemar los puertos de la soldadura, tiene una segunda oportunidad si seguir las huellas, tomar un cuchillo del exacto a la PCB y exponer algunos cobre y resoldar allí.  Ten mucho cuidado no se rompa el rastro o abrir un rastro adyacente.
