Paso 3:
Cuando el controlador es cablear internamente, usted necesitará utilizar una DB-15 macho con los cables soldados a las tazas de la soldaduras en el otro extremo para obtener los botones conectados hasta el controlador de PS1. Podría cortar el cable de Sidewinder como que ya no necesita y conectar directamente al interno DB-15, pero usted tendrá que usar un multímetro para determinar que cable corresponde a cada pin. Además, esos cables son muy finos, de calibre 26 o así y no eran sostenible con mis peladores de alambre regular. Decidí usar una DB-15 macho y hacer mi propio arnés.
Crack abrir el controlador de PS1 y la soldadura de todos los botones a sus equivalentes en el PCB. Usé la fila inferior de los botones delanteros PS1 como mi equivalentes de control C y Z Sega Saturn. No importa siempre y cuando usted tiene todos los botones cubiertos. Dependiendo de su controlador de PS1 difieren los puntos de soldaduras. Sólo siga las huellas y si no hay ningún punto de soldadura, tratar de encontrar un área que puede ser fácilmente despojado de su cobre y soldar directamente allí.
Una vez que las conexiones son completadas, vaya al menú de juego del panel de control y compruebe su almohadilla. Si has conectado todo correctamente debería poder hacer botón prensas en el Sidewinder y verlos como prensas desde el controlador de PS1.
Verás un par de botones aparecen como el sombrero POV en vez de pulsar un botón, que está bien, pero un emulador como el ZSNES no podría ser capaz de reconocer los botón de prensas. Una solución es utilizar un programa llamado Joy2Key. Esto toma al oprimir cualquier botón joystick y convertirlo en una pulsación de tecla. Entonces puede configurar el emulador para trabajar de entrada sólo de teclado.

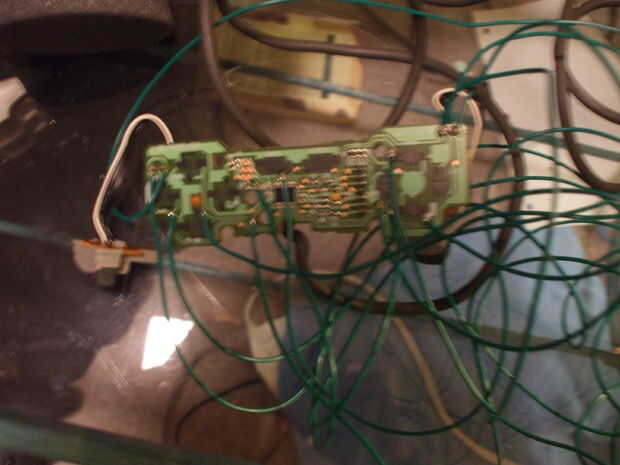

En la primera foto verás un lío de cables conectados a la PCB de la PS1. Luego coloca la placa en una caja con un lado plegable tapa, luego desoldar y resoldered las conexiones para que cada alambre llega a la placa de la misma dirección. A continuación incluye los cables con zipties en varios puntos y había oscurecido las tazas DB15 con un escudo posterior. Se ve bastante bien arreglado para arriba en la caja y usted puede simplemente colgar los cables DB-15 a un extremo y los cables de la PS1 de la otra cuando la tapa esté cerrada, proteger el PCB de PS1 y sus conexiones.
